Istruzioni per l’utilizzo delle punte per tenoni piccole Veritas

Regole generali per la sicurezza

  1. Leggere il manuale. Comprendere le applicazioni ed i limiti dell’utensile, come la sua pericolosità
  2. Usare il buon senso: se un’operazione sembra essere pericolosa, molto probabilmente lo è.
  3. Utilizzare protezioni adeguate per gli occhi e le orecchie. Gli occhiali da vista hanno lenti non sufficientemente resistenti: non sono occhiali di protezione. Utilizzare anche una mascherina od un respiratore se le operazioni producono polveri. I visitatori devono usare le stesse protezioni.
  4. Utilizzare abbigliamento adeguato. Evitare abbigliamento con maniche troppo lunghe o larghe. Non utilizzare guanti, cravatte, anelli o braccialetti, perché potrebbero venir presi dalle parti in movimento.
  5. I capelli lunghi devono essere raccolti e bloccati sulla nuca.
  6. Non lavorare sotto l’influenza di droghe, alcol o farmaci. Droghe, alcol, farmaci e la mancanza di sonno causano una difficoltà decisionale e di coordinazione, e non devono essere combinati con lavorazioni pericolose.
  7. Utilizzare in un ambiente appropriato. Gli elettroutensili devono essere utilizzati solamente in ambienti puliti, asciutti e ben ventilati. L’esposizione alla pioggia o l’utilizzo in presenza di liquidi o gas infiammabili potrebbero provocare danni o ferimenti.
  8. Non utilizzare elettroutensili in ambienti esplosivi od infiammabili, le scintille del motore potrebbero causare l’accensione dei vapori.
  9. Tenere pulito ed ordinato l’ambiente di lavoro. Banconi ed aree ingombre favoriscono gli incidenti
  10. Utilizzare la corretta alimentazione elettrica. Non utilizzare mai una alimentazione non adatta per gli elettroutensili. Gli elettroutensili dotati di una spina con collegamento di terra devono essere utilizzati con una presa con collegamento di terra. Ogni adattatore deve essere provvisto di collegamento di terra.
  11. Tenere il cavo di alimentazione al riparo da calore, olio e parti taglienti.
  12. Non trasportare tenendo un dito sull’interruttore gli elettroutensili collegati all’alimentazione elettrica.
  13. Non tirare il cavo di alimentazione degli elettroutensili e non trasportarli tenendoli per il cavo.
  14. Utilizzare l’utensile adatto. Non forzare un utensile piccolo per fargli fare il lavoro di uno più potente.
  15. Non sottoporre gli utensili a sforzi eccessivi, lavoreranno meglio e con più sicurezza con le prestazioni per le quali sono stati progettati.
  16. Non utilizzare utensili danneggiati. Un utensile danneggiato che non funziona correttamente è pericoloso e deve essere riparato prima dell’uso.
  17. Riparazioni e manutenzione devono essere effettuati da personale qualificato. Utilizzare solamente parti di ricambio originali.
  18. Non alterare o sovraccaricare l’utensile. Se si nota qualcosa di anormale fermarsi immediatamente.
  19. Effettuare la corretta manutenzione. Tenere tutti gli utensili affilati, puliti e ben lubrificati per la maggior sicurezza ed i risultati migliori. Le lame affilate minimizzano gli impuntamenti, i rifiuti del pezzo e le bruciature; operano più velocemente, meglio e con più sicurezza delle lame poco affilate.
  20. Tenere le mani lontano dalle parti in movimento fino al loro completo arresto ed allo scollegamento dell’alimentazione.
  21. Scollegare sempre dall’alimentazione gli elettroutensili per cambiare punta o lama e per effettuare operazioni di manutenzione come regolazione o pulizia.
  22. Maneggiare con cura gli utensili affilati.
  23. Se non diversamente specificato, inserire completamente l’albero nel mandrino per avere un migliore serraggio. Stringere fermamente il mandrino.
  24. Rimuovere tutti i chiodi dal pezzo prima di effettuarvi qualsiasi lavorazione.
  25. Serrare fermamente il pezzo in una morsa o uno stringi pezzo.
  26. Assicurarsi che tutte le regolazioni siano serrate.
  27. Rimuovere le chiavi di regolazione prima dell’uso.
  28. Mantenere un buon equilibrio
  29. Non rimuovere il pezzo in lavorazione o pezzi di scarto dall’elettroutensile mentre il tagliente è in movimento.
  30. Non abbandonare l’ elettroutensile fino al suo completo arresto.
  31. Riporre gli elettroutensili in un luogo asciutto, in posizione elevata e chiusi a chiave in modo che non siano alla portata dei bambini.

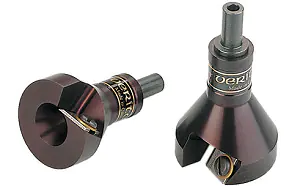

punta per tenoni piccola Veritas La punta per tenoni piccola Veritas (Veritas Mini Tenon Cutters) produce tenoni con le spalle inclinate di 60° su pezzi di dimensioni ridotte. Queste punte di piccolo diametro sono l’ideale per i pioli delle sedie rustiche ed ovunque siano richiesti piccoli tenoni, ad esempio in graticci, protezioni per ventole, ecc. Necessitano di poca coppia per l’azionamento con un trapano elettrico. La spina di regolazione in dotazione permette la regolazione della lama per realizzare un tenone del diametro desiderato. La lama è di facile affilatura su una pietra per affilare o su una levigatrice a nastro.

Le punte per tenoni piccole Veritas devono essere usate con un trapano elettrico a mano, non sono idonee all’utilizzo con un trapano a colonna per diversi motivi:

  1. Il pezzo deve essere serrato fermamente in linea con l’ugualmente rigido asse del mandrino, quindi ogni disallineamento o movimento può dare luogo ad elevati carichi laterali sulla punta, provocando la rottura dell’albero. Ogni disallineamento del canotto del trapano contribuisce ad aumentare questo problema.
  2. Dato che utilizzando un trapano a colonna si ha meno percezione di come il taglio stia procedendo, è possibile sovraccaricare la punta senza accorgersene, anche in questo caso rischiando di romperne l’albero.
  3. Sovraccaricare la punta o azionarla a velocità troppo alta può causare il surriscaldamento della lama in acciaio ad alto tenore di carbonio, che può portare alla perdita del filo o della durezza e renderla inutilizzabile.

Effettuare un taglio di prova

Serrare fermamente la punta nel mandrino di un trapano elettrico.

Serrare il pezzo orizzontalmente, circa all’altezza della vita, in una morsa ed assicurarsi che il taglio di testa sia in squadro. Il massimo diametro del pezzo per ogni diametro del tenone è nella tabella in basso.

Massimo diametro del pezzo per le punte per tenoni piccole.
Diametro del tenone Massimo diametro del legno
1/4 in. (6.3 mm) 3/4 in. (19 mm)
5/16 in. (7.9 mm) 3/4 in. (19 mm)
3/8 in. (9.5 mm) 7/8 in. (22.2 mm)
7/16 in. (11.1 mm) 7/8 in. (22.2 mm)
1/2 in. (12.7 mm) 1 in. (25.4 mm)

Suggerimento: se non hai una morsa, puoi utilizzare un listello tagliato in due con una scanalatura a V e due strettoi a C. Sistemare il pezzo in una scanalatura leggermente inferiore al suo diametro, e fissare con i due strettoi a C i due listelli al banco o ad un’altra superficie stabile.

Posizionare la punta per perni di testa al pezzo ed allinearla a vista con esso. La punta taglierà tenoni in linea con l’asse del trapano. Se si desidera un tenone angolato, serrare il pezzo all’angolo desiderato, eventualmente utilizzando un inclinometro. Tagliare il tenone mantenendo la punta per perni dritta ed orizzontale.

Nota: Sia che si taglino tenoni dritti che inclinati, il segreto per ottenere un tenone uniforme è quello di tenere il trapano molto fermo mentre si effettua il taglio.

Per il taglio, regolare il trapano per una velocità bassa (da 800 a 1000 giri al minuto). Una velocità troppo elevata può causare un taglio storto. Se la lama è regolata correttamente, la punta produrrà un truciolo sottile e continuo. Se la punta smette di tagliare o non taglia affatto è necessario regolare la lama.

Nota: L’albero della punta per tenoni ha un foro lungo l’asse, il cui scopo è quello di inserire un punzone per spingere fuori eventuali tenoni rotti.

Regolazione della lama

Una spina in ottone è fornita in dotazione con la punta, serve per aiutare nella regolazione della lama.

Regolazione del diametro del tenone:

Figura 1: Regolazione della lama.
Figura 1: Regolazione della lama.

Allentare la vite di serraggio della lama (blade clamping screw) quanto basta per permetterne lo scorrimento con il minimo gioco possibile. Inserire la spina di regolazione nella punta per tenoni, ruotandola in modo che una delle parti tonde sia davanti alla lama. Spingere leggermente la lama fino a che l’angolo anteriore (che determina il diametro finale del tenone) tocca la spina, mentre la parte a destra rimane in contatto con la spalla del corpo. Serrare fermamente la vite di serraggio della lama.

Ruotare la spina finché la superficie tonda non sia più in contatto con la lama. Estrarre la spina quando davanti alla lama è posizionata la parte piatta non in contatto con la lama stessa. Effettuare un taglio di prova e misurare il tenone. Se il tenone non è della misura desiderata, ripetere la procedura o vedere la sezione Risoluzione dei problemi.

Regolazione dello spessore del truciolo:

E’ possibile regolare la lama per fare tagli più aggressivi producendo trucioli più spessi. Ripetere la procedura indicata sopra, ma ruotare leggermente la lama allontanandola dalla spalla della punta facendo perno sull’angolo anteriore destro della lama, che deve rimanere in contatto con la spina di regolazione.

Nota: La spina di regolazione è soggetta allo sviluppo di piccoli graffi dato che dovrà essere ripetutamente ruotata contro la lama prima della rimozione. È in morbido ottone in modo da non spuntare l’angolo della lama, ed è lunga abbastanza per posizionarla nella punta per tenoni a diverse profondità per poter utilizzare un’area liscia.
Figura 2: regolazione dello spessore del truciolo.
Figura 2: regolazione dello spessore del truciolo.

Regolando la lama, fare attenzione che essa non scavalchi mai la spina di regolazione, altrimenti vi saranno prodotti profondi graffi durante la rotazione per la rimozione ed i tenoni saranno di dimensioni inferiori a quelle desiderate.

Lunghezza del tenone

La massima lunghezza ottenibile con le punte di diametro da 1/4", 5/16" e 3/8" è di 1” (25.4 mm), mentre le punte da 7/16" e 1/2" producono tenoni dalla lunghezza massima di 1-3/8" (35 mm). Per tagliare tenoni più corti è necessario fermarsi prima di raggiungere il fine corsa.

Affilatura

É possibile costruire una guida per affilare la lama piccola utilizzando un listello di legno spesso 12 mm lungo 10-15 cm. Con una sega a nastro tagliare una scanalatura profonda 19 mm al centro di una delle teste. Forare con una punta di diametro 3/16” (4.8 mm) a 3/16” (4.8 mm) dall’estremità fino a raggiungere la scanalatura. Svasare per alloggiare una vite da legno con diametro di 4-4.5 mm lunga 12 mm a testa svasata piatta. Fare un taglio inclinato a circa 30° nella parte non forata della testa.

Figura 3: Guida autocostruita per affilatura.
Figura 3: Guida autocostruita per affilatura.

Inserire nella feritoia la lama con il bisello verso la parte inclinata del listello e fissarla in posizione con la vite lunga 12 mm. Colorare il bisello con un pennarello indelebile, fissare la guida autocostruita su una guida per affilatura e procedere ad affilare con un angolo di 30°, fino a raggiungere una grana 4000. Osservare dove il segno del pennarello viene abraso e continuare finché tutta la lunghezza del bisello non viene pulita per una larghezza di almeno 0.8 mm. Controllare che il bisello rimanga perpendicolare ai lati della lama.

In alternativa è possibile affilare la lama utilizzando una levigatrice a nastro (utilizzando una grana 180 per l’affilatura grossolana, aumentando fino a 15µ o meno per l’affilatura fine). Non tenere la lama a contatto con il nastro per un periodo prolungato, altrimenti la si potrebbe surriscaldare. Utilizzare un pennarello indelebile come descritto sopra per assicurarsi che tutto il bisello venga affilato e che rimanga perpendicolare ai fianchi della lama.

Rimuovere la lama dalla guida autocostruita. Per rimuovere la bava, passare la lama su una pietra a grana 1000 o più fine o un pezzo di carta abrasiva al carburo di silicio su di una superficie piatta.

L’angolo destro della lama determina il diametro finale del tenone. Per aumentare il tempo tra le affilature della lama, è possibile “smussare” leggermente questo angolo, passandolo una o due volte su una pietra per affilare a grana 4000 od una carta abrasiva da 5µ.

Risoluzione dei problemi

Tenoni irregolari:Generalmente questo problema è dovuto ad una delle seguenti cause:

  1. Instabilità del trapano durante il taglio. Ridurre la velocità del trapano e concentrarsi sulla sua posizione durante il taglio.
  2. Struttura del legno. Se l’angolo della lama taglia tangentalmente ad un anello di crescita molto spesso, la lama potrebbe spellare quell’anello in maniera simile a quella per la produzione dei piallacci, producendo tenoni irregolari o troppo piccoli. Una lama estremamente affilata è l’unico mezzo per evitare questo problema

Tenoni troppo piccoli: Di solito sono l’effetto di una lama troppo sporgente. Generalemnte la causa è l’allentamento eccessivo della vite di serraggio della lama, che le permette di scavalcare leggermente la spina di regolazione e piegarsi elasticamente quando viene appoggiata alla spina. Quando la spina viene estratta, la lama ritorna alla sua posizione dritta, producendo tenoni sotto misura. Regolare nuovamente la lama.

Tenoni troppo grandi: Questo problema generalmente si ha con legno verde, soggetto a compressione. Rimuovendo la punta per tenoni, il legno compresso acquisterà una dimensione maggiore. Regolare la lama normalmente tramite la spina, ma dopo averla estratta allentare la vite di serraggio della lama quanto basta e fare avanzare la lama leggermente, quindi serrare di nuovo. E’ possibile utilizzare a proprio vantaggio i tenoni troppo grandi dato che seccandosi il legno essi si restringeranno.

Tenoni frastagliati: L’applicazione di una forza eccessiva mentre si effettua il taglio può provocare l’avanzamento ad una velocità sufficiente a far assomigliare il tenone ad una grossolana filettatura. Ridurre la spinta applicata al trapano o aggiungere spessori per diminuire lo spessore del truciolo.

Far continuare la rotazione della punta mentre la si estrae dal tenone può causare dei tagli indesiderati, che lasciano una frastagliatura simile alla precedente. Questo accade specialmente sul legno non stagionato, che potrebbe essere stato compresso durante la formazione del tenone. Estrarre la punta dal tenone con il trapano spento senza farla girare, o facendola girare a mano in senso antiorario.

Tenoni fuori asse: Non c’è rimedio ai tenoni fuori asse causati dalle naturali variazioni di densità del legno e dalla venatura.

Tenoni parziali: Se la punta inizia a tagliare poi rallenta fino a fermarsi, sono necessarie alcune regolazioni fini. Far girare leggermente la lama come descritto nel paragrafo della regolazione e provare nuovamente.

Abrasione discontinua durante l’affilatura: Generalmente succede quando il bisello non viene tenuto parallelo alla pietra od al nastro. Regolare il supporto della lama finché essa sia parallela alla pietra o al nastro.

© Veritas Tools Inc
