Cane Wonder VERITAS


Cane Wonder Dog (cane meraviglia) con albero da 156 mm. Una molla in acciaio serra il cane nella posizione richiesta.

Questi cani possono essere utilizzati ovunque sia possibile fare un foro da 19 mm. La manovella pieghevole permette l'applicazione di notevole pressione di serraggio in ogni posizione. Il cane è forato e filettato con un'inclinazione di 3° per tenere il pezzo ben aderente al banco.


Cane Wonder Pup (Cucciolo meraviglia) con albero da 70 mm, senza molla.

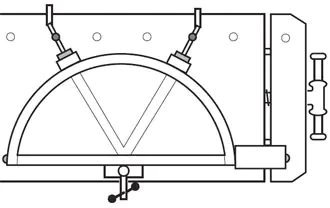

Curved work

Mettere in pressione curve laminate è facile con uno strettoio Wonder Dog. Nel disegno un'applicazione insieme ai cani da banco tondi.

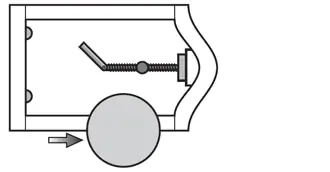

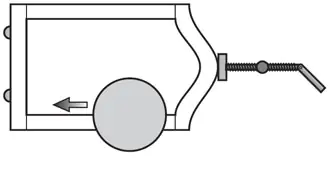

Spreading a frame

Per questa operazione normalmente serve una morsa di coda, ma è possibile farla facilmente anche con il cane Wonder Dog.

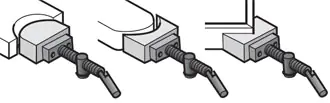

Special shapes

La testa del cane ha due fori per le viti, per il fissaggio di ganasce sagomate.

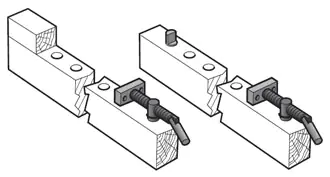

Long clamps

Gli strettoi lunghi sono molto costosi. Questo è un sistema accessibile per realizzare strettoi di qualsiasi lunghezza facendo dei fori da 19 mm in un listello. Si può usare un cane tondo normale oppure un blocco di legno assicurato al listello.

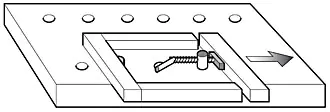

routing inside

Si può serrare un pezzo per fresature interne


routing outside

...ed esterne

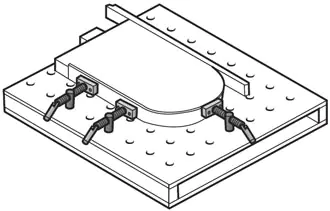

clamping table

Una base forata composta da due pezzi di multistrato e due listelli può essere utilizzata per un' infinità di serraggi.
