CircleGuideKit™ Compasso per fresatura

MILESCRAFT

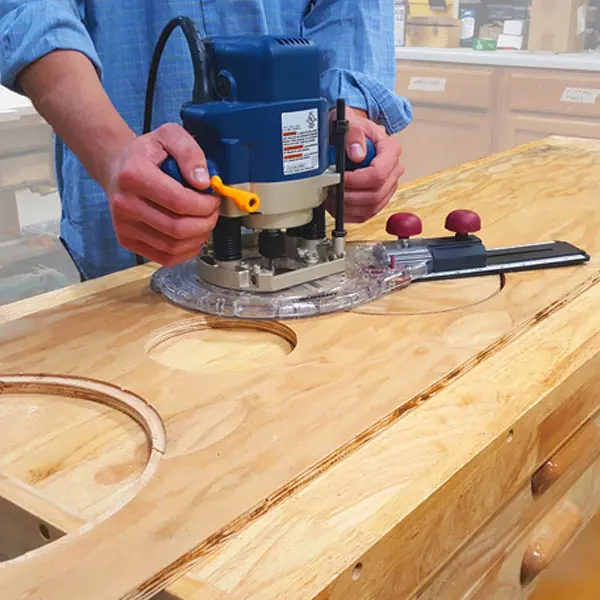

Questo set non solo offre la possibilità di fresare cerchi piccoli e grandi in modo semplice e veloce, ma include anche un’estensione del tavolo pratica (OffsetBase™), che previene efficacemente il ribaltamento della fresatrice durante la profilatura dei bordi grazie all’aumento della superficie di appoggio. La grande manopola posizionata in modo vantaggioso migliora notevolmente la guida della fresatrice.

Con questa soluzione economica, non è necessario costruire un tale dispositivo da soli, soprattutto perché il set include tutto ciò che serve per fresare cerchi con diametri da 38 a 1320 mm.

La piastra di base TurnLock™ viene montata al posto della piastra di base originale della fresatrice e consente un rapido cambio tra il compasso per fresatura e l’OffsetBase™. Se le fessure esistenti non permettono un fissaggio preciso della fresatrice, è possibile ampliarle o effettuare fori aggiuntivi.

Le fresatrici montate sulla piastra di base TurnLock™ possono essere rapidamente trasferite senza attrezzi su altri dispositivi MILESCRAFT, come ad esempio il PantographPRO™ o il SignPRO™. Basta semplicemente premere il meccanismo di sblocco con il pollice, in modo che la piastra di base possa essere rimossa dall’innesto a baionetta.

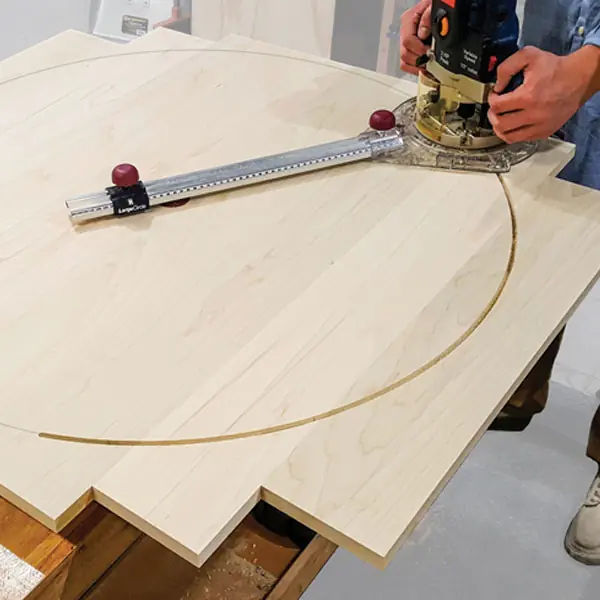

A seconda della configurazione dei componenti, con questo set è possibile fresare cerchi con un diametro da 38 mm a 305 mm oppure da 254 a 1320 mm. Le scale esistenti (metriche e imperiali) permettono, nella maggior parte dei casi, di impostare direttamente un raggio interno o esterno in combinazione con la fresa a scanalatura inclusa. Naturalmente, è possibile utilizzare anche altre frese. Si può tenere conto di un diametro diverso correggendo opportunamente il diametro del cerchio oppure misurare separatamente, ad esempio, con un metro a nastro.

Contenuto della confezione:
• Attacco per compasso di fresatura
• Estensione del tavolo OffsetBase™

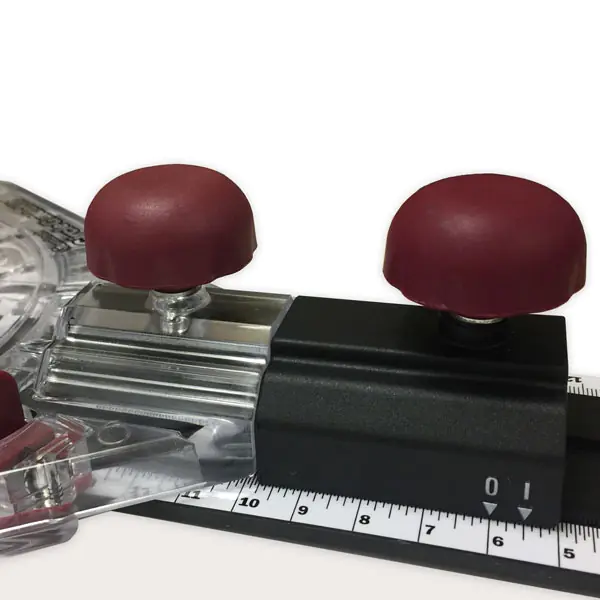

• Guidovia in alluminio con scale
• Base per cerchi piccoli

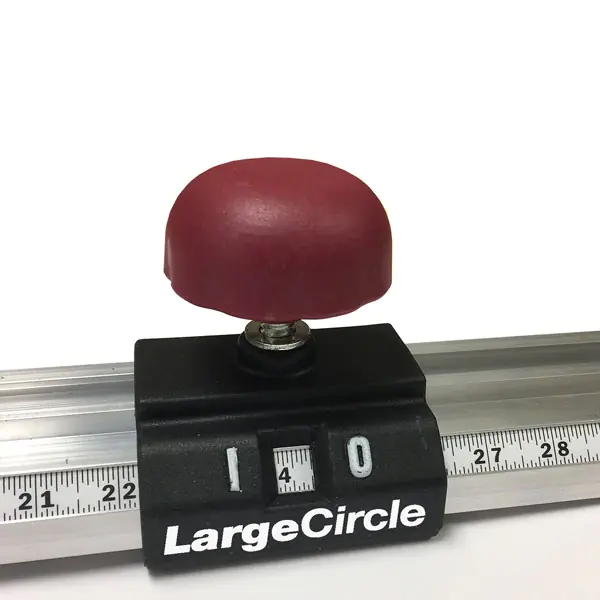

• Braccio di fissaggio per guidovia in alluminio (cerchi grandi)

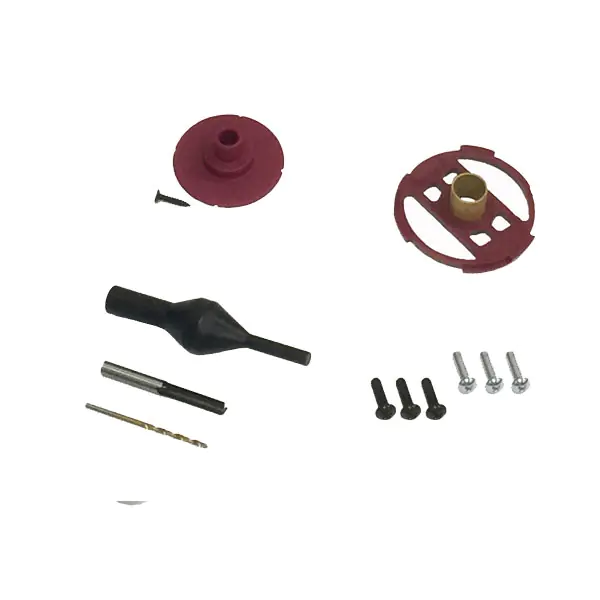

• Perno di centraggio con vite di fissaggio e trapano adatto
• Piastra di base multifunzione TurnLock™ per fresatrice

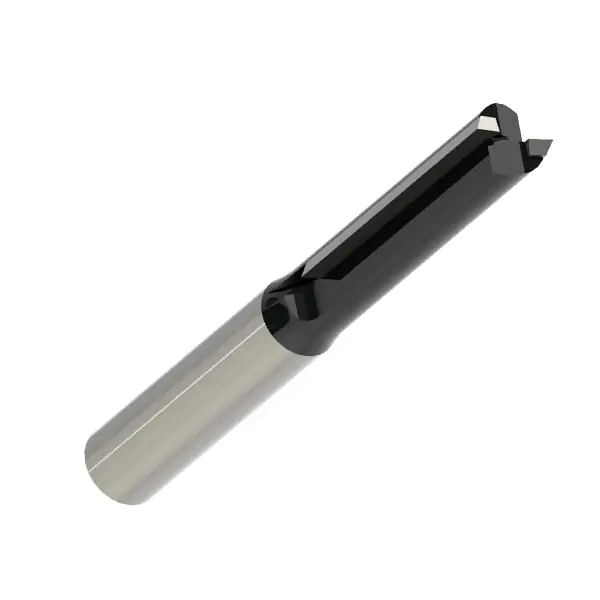

• Fresa a scanalatura
• Guida per copiare
• 2 perni di centraggio
• 6 viti di montaggio per il fissaggio della fresatrice alla piastra di base
