EuroHingeJig™ - Dima di foratura per cerniere a tazza
MILESCRAFT
Disponibile, tempi di consegna: 1-3 giorni lavorativi in Germania
Info sui prodotti

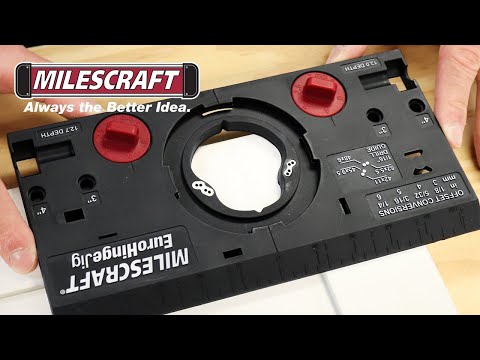

Con il Milescraft EuroHingeJig, il montaggio di cerniere nascoste, come quelle comunemente utilizzate in Europa, non è più un problema. La dima, praticamente autoallineante, è adatta sia per corpi senza telaio che per telai sovrapposti e dispone di impostazioni per molti tipi di cerniere comuni e posizioni delle tazze. Inoltre, è dotata di una funzione che aiuta nel posizionamento e nel montaggio della porta sull’armadio.
Due manopole di allineamento dei bordi posizionano la foratura della tazza partendo dal bordo della porta, mentre il perno di allineamento dei bordi determina la distanza dall’alto o dal basso.
La guida di perforazione con boccola metallica si blocca saldamente nel dispositivo tramite un attacco a baionetta, garantendo un foro per la cerniera posizionato con precisione.
Le boccole di guida in metallo integrate nel corpo del dispositivo consentono la preforatura di fori pilota in quattro posizioni comuni, per garantire che le cerniere si trovino esattamente dove dovrebbero essere e che la porta si chiuda perfettamente.

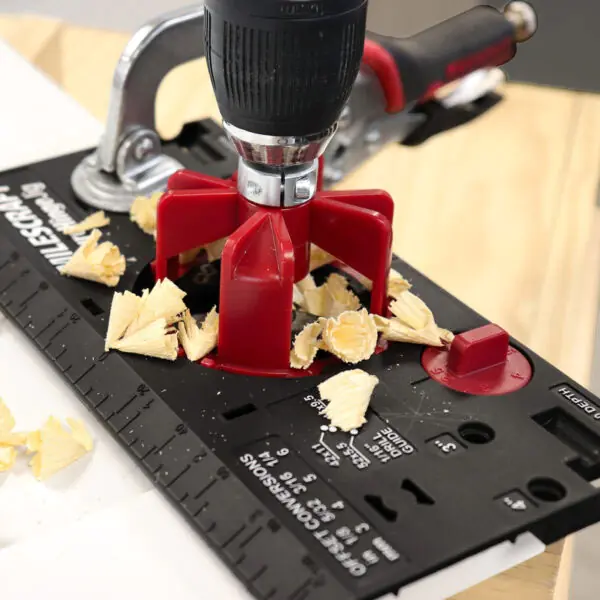

Regolazione semplice della profondità di perforazione per il foro della cerniera grazie alla punta Forstner in carburo di tungsteno fornita, utilizzando il limitatore di profondità incluso.

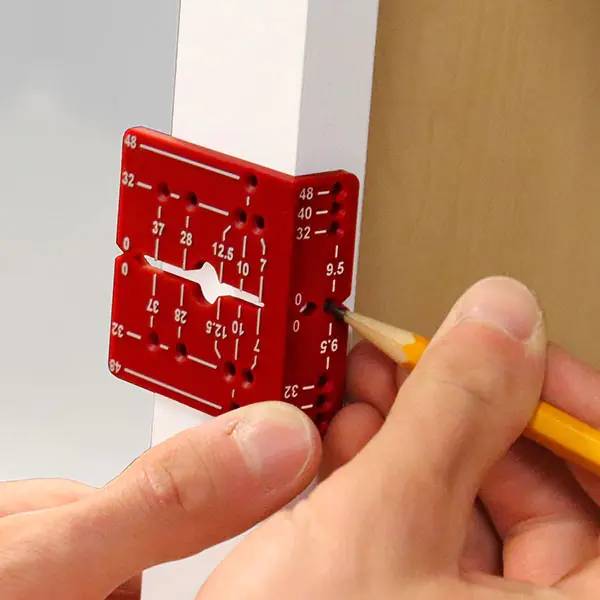

L’ausilio per il contrassegno delle cerniere consente di trasferire e segnare le linee centrali e la posizione delle cerniere sulla parete dell’armadio.
Ad eccezione della punta Forstner con limitatore di profondità, tutti gli altri componenti possono essere bloccati sul retro del corpo base realizzato in robusta plastica resistente agli urti. In questo modo tutto rimane insieme e nulla si perde facilmente.
Con questo set si ha tutto ciò che serve, oltre agli strumenti già presenti in ogni officina, per eseguire con estrema facilità perforazioni di tazze precise. Il lavoro riesce particolarmente bene con due esemplari di 2" Faceclamp 328696.

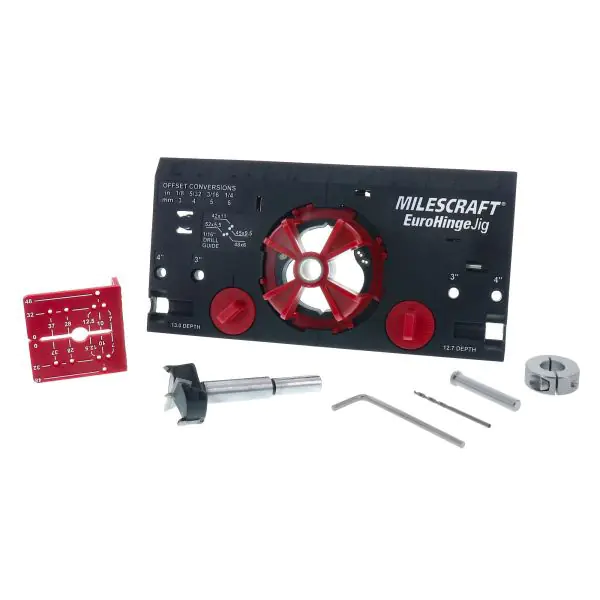

Contenuto della confezione:
- Corpo base
- Campana di perforazione
- Punta Forstner da 35 mm con limitatore di profondità
- Chiave a brugola da 3 mm
- Punta elicoidale da 1,5 mm
- Perno di arresto
- Ausilio per il contrassegno
Istruzioni dettagliate in 4 lingue (GB, F, E, D)
