Guida regolabile di precisione - Istruzioni per l'uso

compound miter saw guide
Questa guida giapponese composta per tagli angolati può essere regolata senza soluzione di continuità su entrambi i piani ed è stata concepita per consentirvi di realizzare in modo preciso tagli angolati semplici e compositi o a doppia ugnatura.

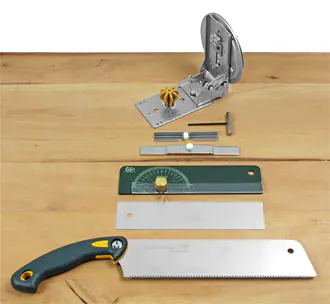

Il set comprende, dall'alto verso il basso:
  1. Guida angolata con base di appoggio e maniglia
  2. Chiave a brugola
  3. Guida a battuta
  4. Guida a battuta lunga
  5. Goniometro
  6. Tavoletta di regolazione
  7. Sega


Esempi di diverse regolazioni:

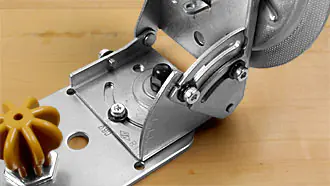

Regolazione a 90° Gli angoli di taglio si ottengono allentando l'apposita vite.

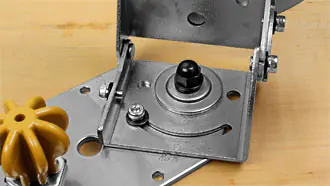

Regolazione a 45° per un semplice taglio angolato. L'angolo può essere impostato su qualsiasi valore tra 90° e 45°

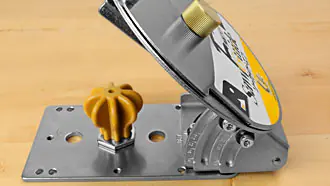

Regolazione a 45° per un taglio inclinato sul lato sinistro. L'angolo può essere impostato su qualsiasi valore tra 90° e 45°

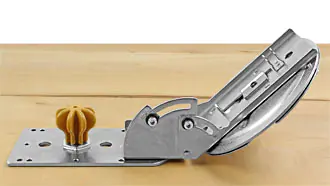

Regolazione a 45° per un taglio inclinato sul lato destro. L'angolo può essere impostato su qualsiasi valore.

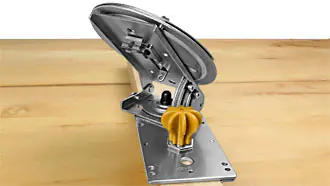

Regolazione a 45° per un taglio angolato composito. L'angolo può essere impostato su qualsiasi valore.


Tagliare con la guida

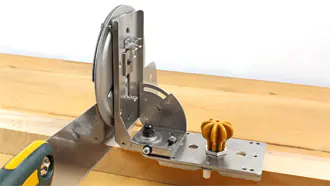

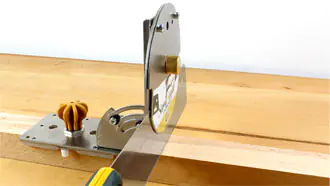

Regolata a 90° con la lama inserita. Uso con la mano destra.
Note: The saw included has a pistol grip
Dopo ogni regolazione della guida, usate la chiave a brugola per stringere la vite relativa. Quindi infilare la lama nel suo alloggiamento facendo attenzione di tenere i denti lontani dal pezzo in lavorazione per non segnarlo. L'altezza dello slot può essere regolata con il pomello centrale in ottone.
Tenete ben ferma la guida contro il pezzo per evitare movimenti indesiderati durante il taglio.

Regolata a 90° con la lama inserita. Uso con la mano sinistra.
I mancini possono semplicemente girare la guida e fissarla all'altra estremità della base. A questo punto le regolazioni sono le stesse.

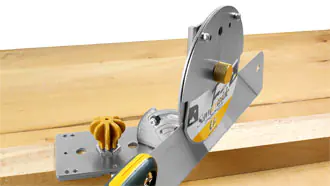

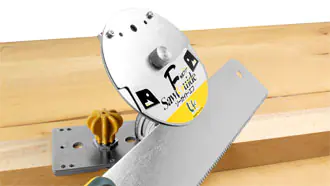

Regolata a 45° per un taglio inclinato composito, con la lama inserita.

Regolata a 45° per un taglio con doppia ugnatura, con la lama inserita.

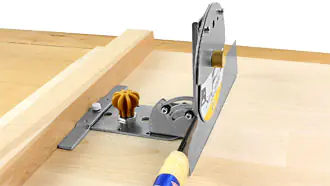

Per tagliare pezzi più larghi togliete la guida a battuta normale e installate quella lunga. A questo punto si fissa una battuta provvisoria con la giusta angolazione e la guida si muove lungo la battuta man mano che si procede nel taglio.

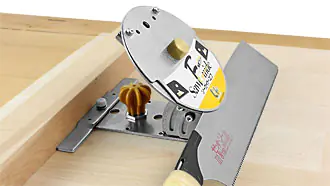

Anche lunghi tagli inclinati possono essere effettuati con questo metodo.


Utilizzo del goniometro

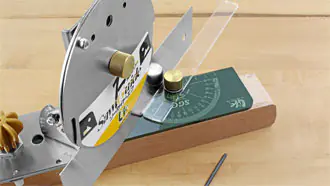

Per regolare o controllare gli angoli di taglio, usate il goniometro e la base di regolazione. La barra si infila nello slot al posto della lama e poi la si regola appoggiandola al goniometro. La foto mostra un angolo di 45°, ma sono possibili tutte le posizioni fino a 90°.

L'uso del goniometro può sembrare strano all'inizio, ma con un po' di pratica otterrete una notevole precisione.

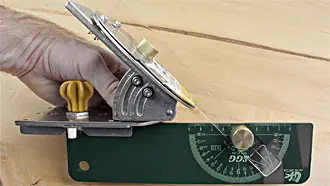

Per regolare o controllare l'angolo nell'altro senso, posizionate la parte verde del goniometro contro la base e appoggiate il braccio sulla guida. La foto mostra la guida regolata a 45°, ma sono possibili tutte le posizioni.
