Morsa a gamba Classica (Classic Leg Vise Hardware)

BENCHCRAFTED

Nel XIX e all’inizio del XX secolo, molte scuole professionali e officine in Francia e nelle sue colonie erano equipaggiate con banchi da lavoro in stile Roubo. Questi spesso avevano morse con staffe di metallo. Le staffe francesi erano generalmente interamente in metallo, mentre quelle provenienti da Inghilterra e America avevano generalmente un pezzo a T di ghisa e una chiave di serraggio in legno mobile. Il design di Benchcrafted si ispira ai modelli francesi. Esaminando i banchi da lavoro e le morse storiche ancora esistenti, Benchcrafted ha riscoperto alcune caratteristiche e funzioni che le costruzioni moderne non presentano più. Queste e alcune idee proprie di Benchcrafted sono confluite nel design di questo mandrino per banco da lavoro.

Filettatura a doppio passo: La maggior parte delle morse per banchi da lavoro moderne utilizzano una filettatura trapezoidale a passo singolo. A seconda del passo utilizzato, queste funzionano lentamente e con precisione, offrendo molto controllo, oppure rapidamente. Il passo della filettatura del mandrino e il percorso di regolazione dovrebbero essere adattati al compito della morsa. Una regolazione rapida non è necessariamente sempre la migliore. La produzione di filettature a doppio passo in metallo è costosa e rischiosa, poiché grandi quantità di materiale devono essere rimosse.

Le morse anteriori vengono normalmente utilizzate solo in un’area di serraggio molto ridotta. Tuttavia, se devono essere aperte ampiamente, è vantaggioso poterle muovere rapidamente e facilmente. Ciò può essere ottenuto sia tramite l’ergonomia – come con le pesanti ruote manuali della serie Glide, sia tramite la velocità - come con il mandrino Classic, che ha una filettatura trapezoidale a doppio passo. Il mandrino Classic si muove velocemente come un normale mandrino in legno, quindi 12,7 mm (1/2 pollice) per giro.

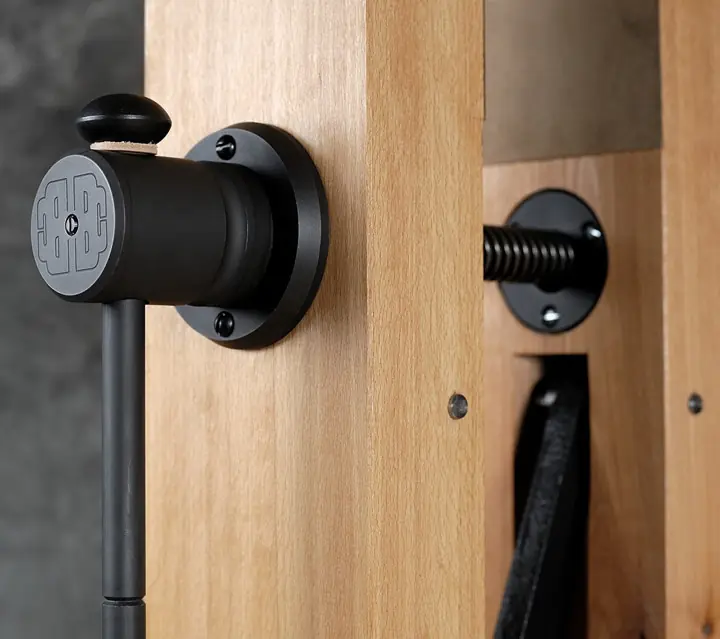

Mozzo bombato e flangia corrispondente: Le superfici di contatto del mozzo e della flangia hanno un raggio di 127 mm (5 pollici). In questo modo, le parti si incastrano facilmente e distribuiscono la pressione di serraggio su una superficie maggiore, anche quando si serrano pezzi che non sono completamente paralleli.

Chiave di serraggio bilanciata: La chiave di serraggio scorrevole ha una scanalatura a V al centro. In essa si inserisce un perno a molla situato al centro del mozzo. In questo modo, è possibile bilanciare rapidamente la chiave di serraggio per ruotare il mandrino e regolare rapidamente la morsa. Solitamente è possibile lasciare la chiave al centro durante e dopo il serraggio del pezzo. La tensione della molla che spinge il perno è regolabile. Una maggiore tensione della molla rende più facile trovare la posizione centrale della chiave, ma ostacola anche leggermente lo spostamento libero della chiave. Esiste una regolazione intermedia che consente sia di centrare facilmente la chiave sia di spostarla rapidamente. È anche possibile disattivare completamente il perno, se lo si desidera. Il perno a molla permette anche di posizionare la chiave di serraggio in modo che non entri in conflitto con voi o con il pezzo. I dischi di arresto in pelle perfezionano ulteriormente la funzione della chiave.

Superficie fosfatata al manganese: Il set del mandrino è realizzato in acciaio. Tuttavia, Benchcrafted voleva che apparisse come se avesse la tipica patina del ferro forgiato. Per raggiungere questo obiettivo senza superare il budget, la chiave, il mozzo e la flangia sono fosfatati. La fosfatazione al manganese è un trattamento superficiale spesso utilizzato nei fucili da caccia. La superficie dell’acciaio grezzo, che viene prima sabbiato, diventa più scura. Il trattamento migliora contemporaneamente la resistenza all’abrasione e le proprietà di scorrimento. Il processo è più costoso rispetto ad altre alternative, ma offre una superficie opaca grigio-nera attraente e molto durevole. Se si trattano le superfici con lana d’acciaio fine e successivamente con un po' di olio fluido, si ottiene non solo un aspetto classico e bello, ma anche buone proprietà di scorrimento e un’ottima protezione contro la corrosione. Ulteriori dettagli si trovano nelle istruzioni.

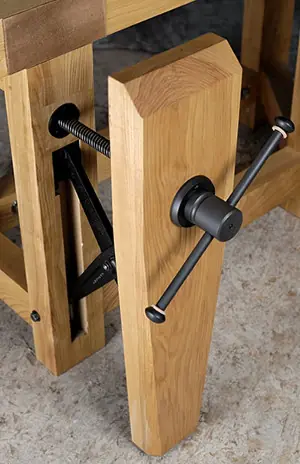

La Forbice: Il mandrino Classic è ottimale per l’uso con le forbici di Benchcrafted. La forbice è in grado di sostenere senza problemi il peso del mandrino e di una ganascia in legno. Allo stesso tempo, con le forbici di Benchcrafted non è necessario utilizzare un’altra guida parallela e regolarla di volta in volta sul pezzo. Se regolato correttamente, il mandrino funziona quasi senza attrito insieme alla forbice.

Morse inclinate: Sia la forbice che il mandrino di Benchcrafted possono essere utilizzati anche per morse inclinate, come quelle trovate su alcuni banchi da lavoro storici in stile inglese. Tuttavia, poiché con un’installazione inclinata le forze non agiscono più verticalmente sulla forbice, questa non funzionerà più completamente senza attrito. La morsa può comunque essere aperta e chiusa facilmente, solo non così facilmente come con un’installazione verticale. Benchcrafted raccomanda di non inclinare la morsa oltre i 15° se si utilizzano le forbici.

Peso: 4,3 kg

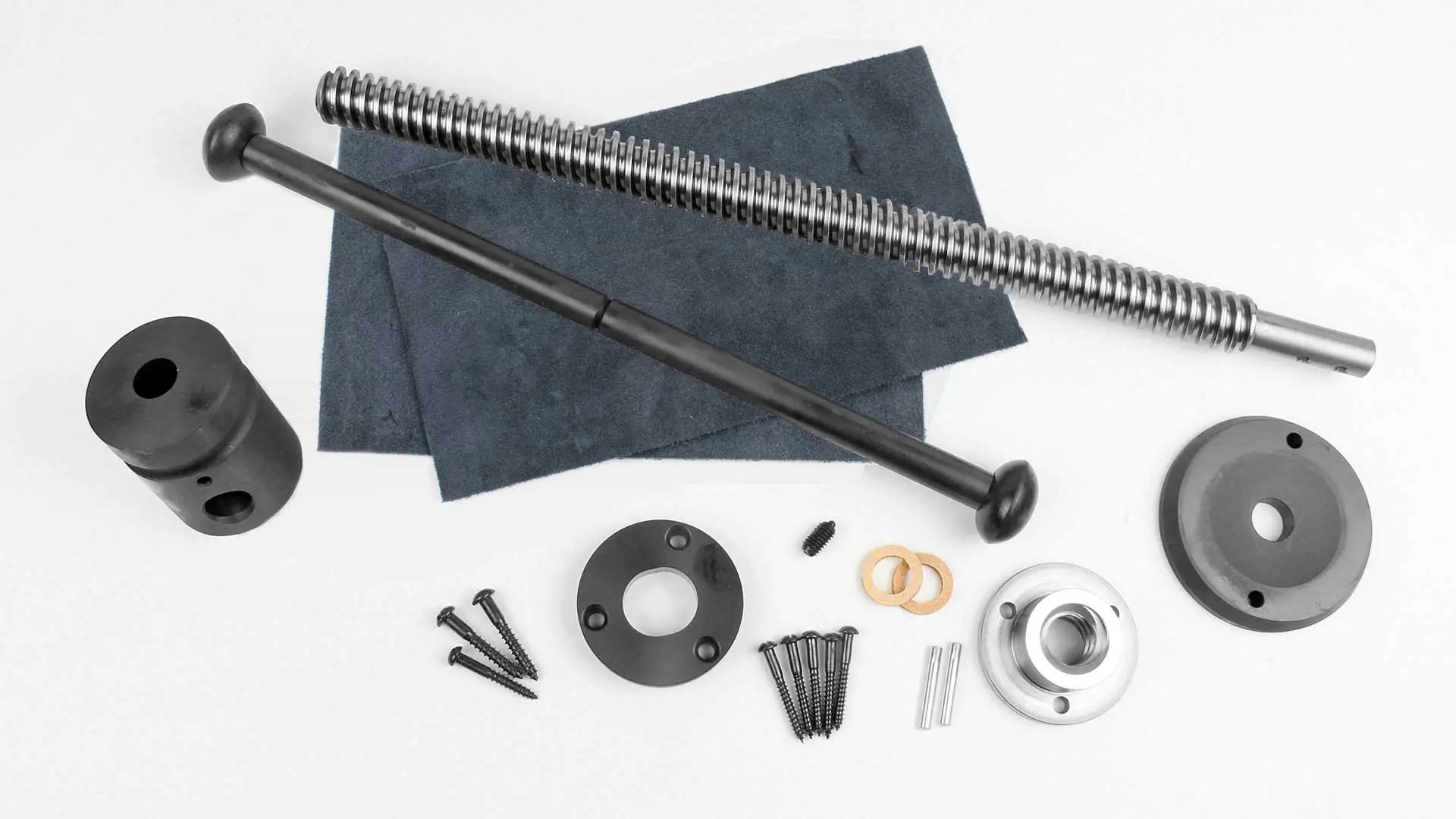

Contenuto del set di mandrini (immagine):

• 1 Mozzo
• 1 Flangia
• 1 Mandrino
• 1 Chiave di serraggio completa (un manico e due tappi terminali)
• 1 Dado del mandrino
• 1 Spina scanalata da 3/16 pollici x 1-1/4 pollici
• 1 Boccola in plastica
• 2 Viti per legno a testa tonda #12 × 1-1/2 pollici (per la flangia)
• 3 Viti per legno a testa tonda #9 × 1-1/2 pollici (per il dado del mandrino)
• 3 Viti per legno a testa tonda #9 × 1-1/2 pollici (per la boccola in plastica)
• 1 Perno a molla
• 2 Dischi di cuoio
• 2 Pezzi di cuoio o Crubber (miscela di sughero e gomma) circa 230 × 130 × 2 mm come rivestimento delle ganasce per un serraggio delicato e saldo
