Morsa a incasso
VERITAS
Pronto per la spedizione tra 169 giorni, tempo di consegna 1-3 giorni lavorativi in Germania
Info sui prodotti
Questa piccola morsa da banco funziona in pratica come una morsa posteriore, solo che viene incassata direttamente nel piano di lavoro. La ganascia di serraggio è rimovibile, quindi anche la superficie sopra la morsa incassata può essere utilizzata quando non è in uso.

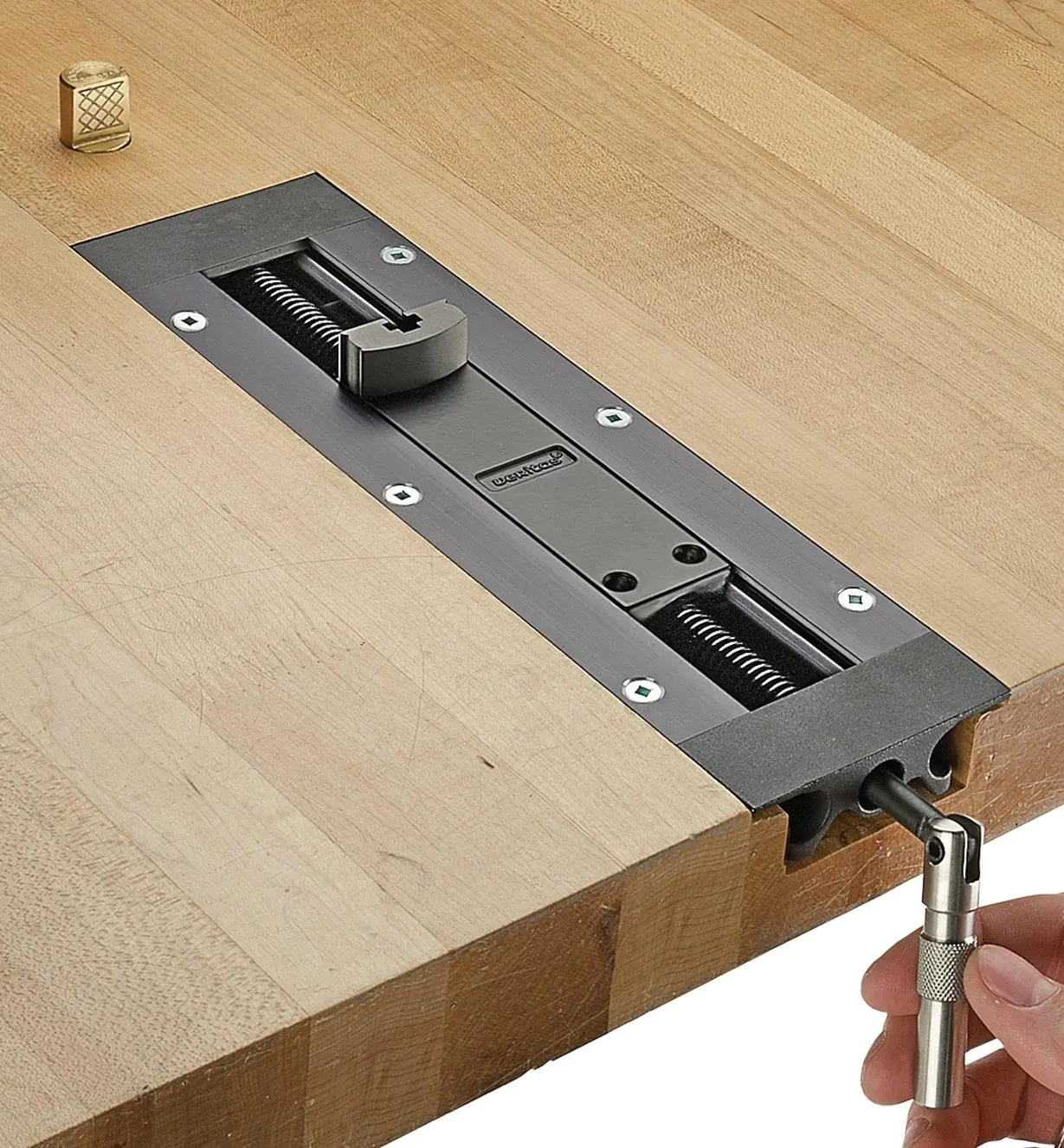

Il pezzo viene stretto tra la ganascia di serraggio fornita e un fermo esterno, nella foto a sinistra il fermo tondo Veritas. Teoricamente, la lunghezza del pezzo non è limitata. La barra filettata da 12,7 mm viene girata tramite una manovella. Il percorso di regolazione è massimo di 100 mm. La ganascia di serraggio stessa è relativamente bassa: 12,7 mm di altezza e 20 mm di larghezza e può essere inserita in due posizioni distanti 86 mm l’una dall’altra. Una piccola guida a T verticale nella ganascia di serraggio consente il montaggio di accessori autocostruiti.

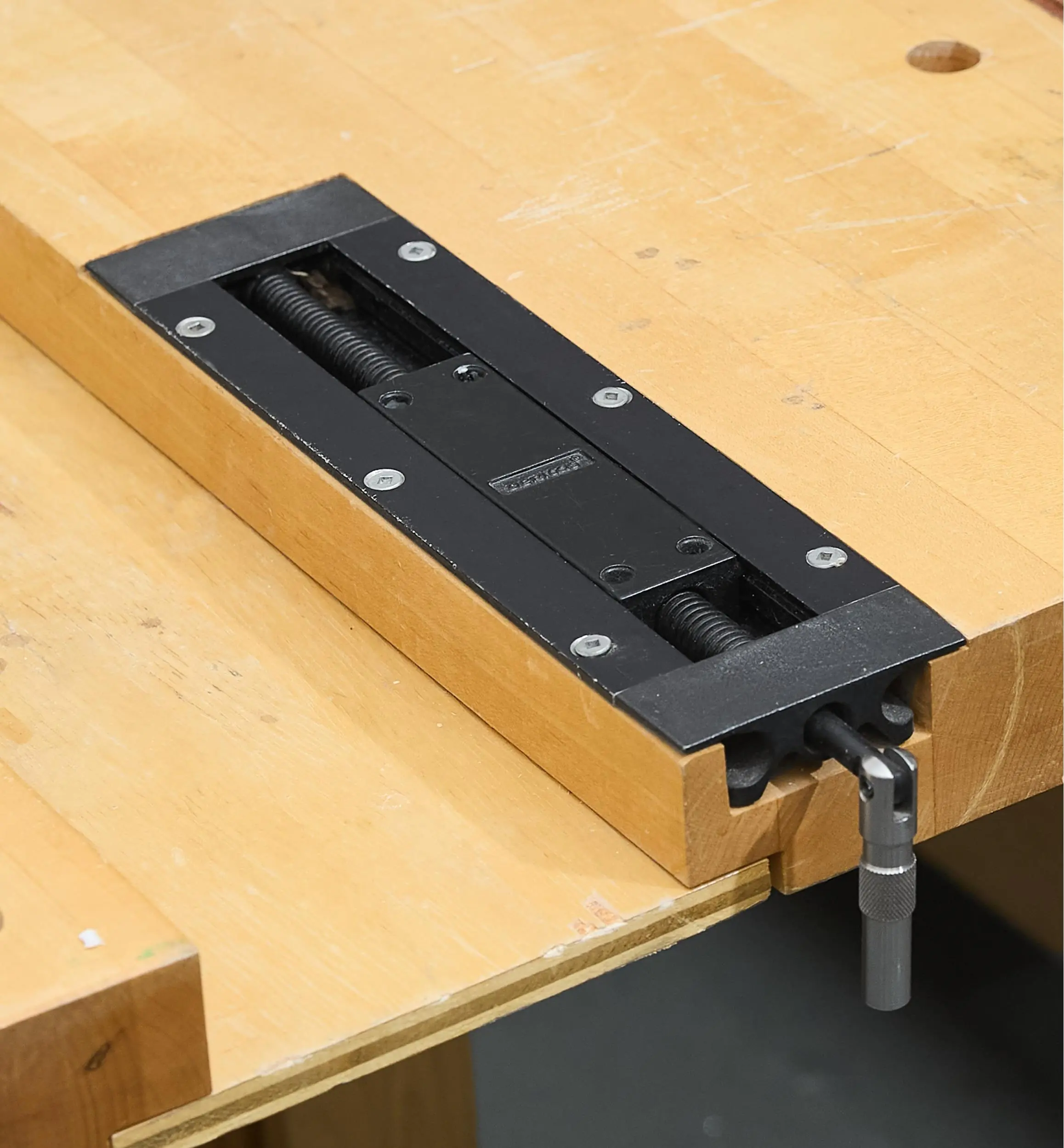

La morsa incassata viene semplicemente inserita in un’incavatura scavata o fresata in un piano di lavoro che dovrebbe avere uno spessore minimo di 32 mm. Le parti sollecitate sono in acciaio, l’alloggiamento in alluminio anodizzato.
I disegni sono per lo più autoesplicativi e misurati in pollici (1 pollice = 25,4 mm).
| Caratteristiche | |
|---|---|
| Larghezza | 76 mm |
| Altezza | 23 mm |
| Lunghezza | 273 mm |
| Materiale | Alluminio, Acciaio |
