Morsetto da falegname piccolo con regolazione rapida e piastra di pressione girevole jUUMA

















Disponibile, tempi di consegna: 1-3 giorni lavorativi in Germania
Info sui prodotti
I robusti morsetti da falegname possono essere una vera alternativa alla morsa frontale di un banco da lavoro tradizionale e, per motivi di flessibilità, sono diventati indispensabili in molte officine.
Basta un piano di lavoro stabile, al quale il morsetto viene fissato esattamente dove è necessario. A differenza di un banco da lavoro già pronto, questo rappresenta un chiaro vantaggio, così come la rapidità e facilità di installazione.

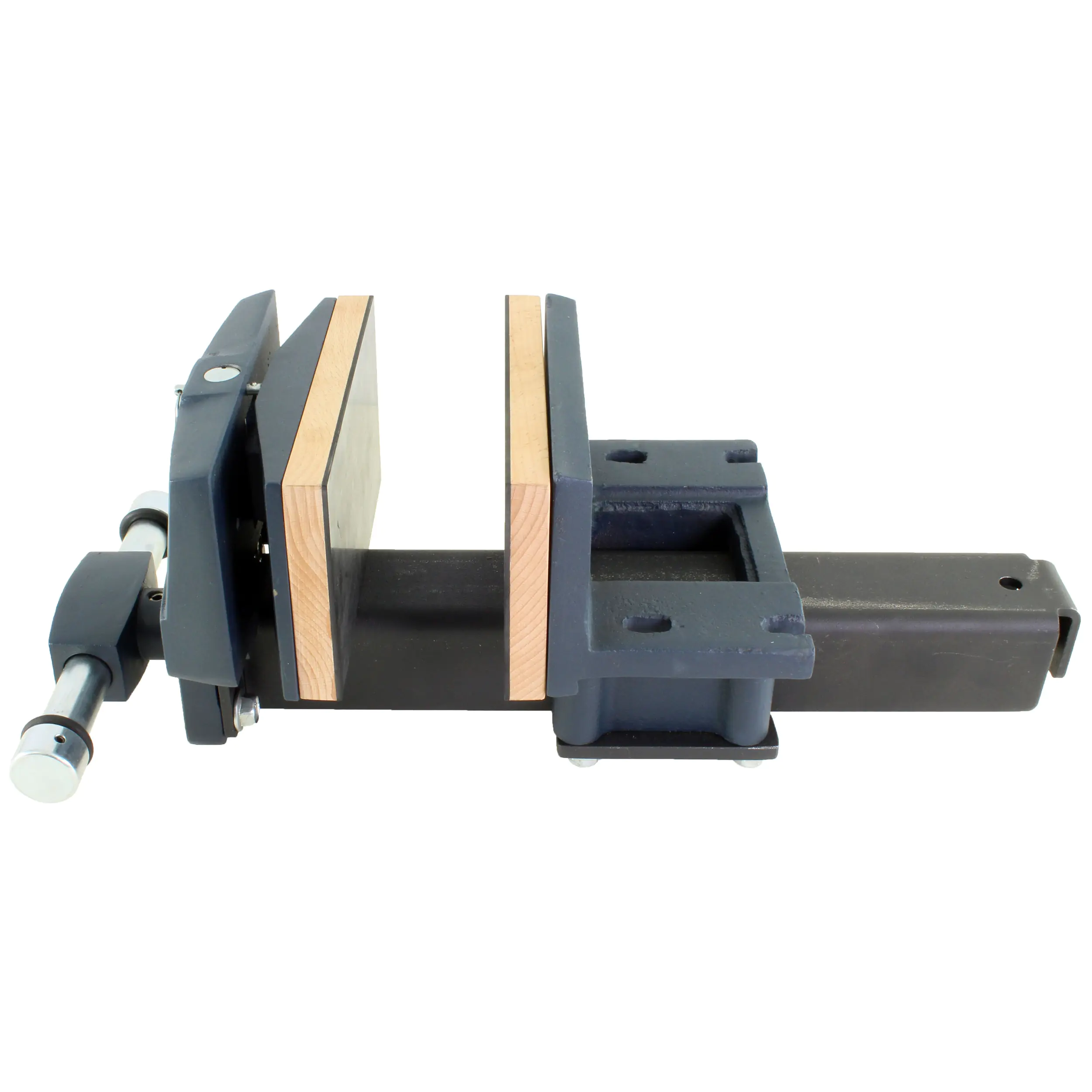

Come prossima evoluzione, oltre alla regolazione rapida, particolarmente utile per spessori di materiale che cambiano frequentemente, viene aggiunta una piastra di pressione orientabile. Quest’ultima blocca in modo affidabile anche i pezzi conici.
Se necessario, le ganasce protettive fornite in dotazione possono essere sostituite con altre realizzate autonomamente. Soprattutto se la ganascia mobile deve accogliere ganci da banco, si consiglia il montaggio di materiale significativamente più robusto.

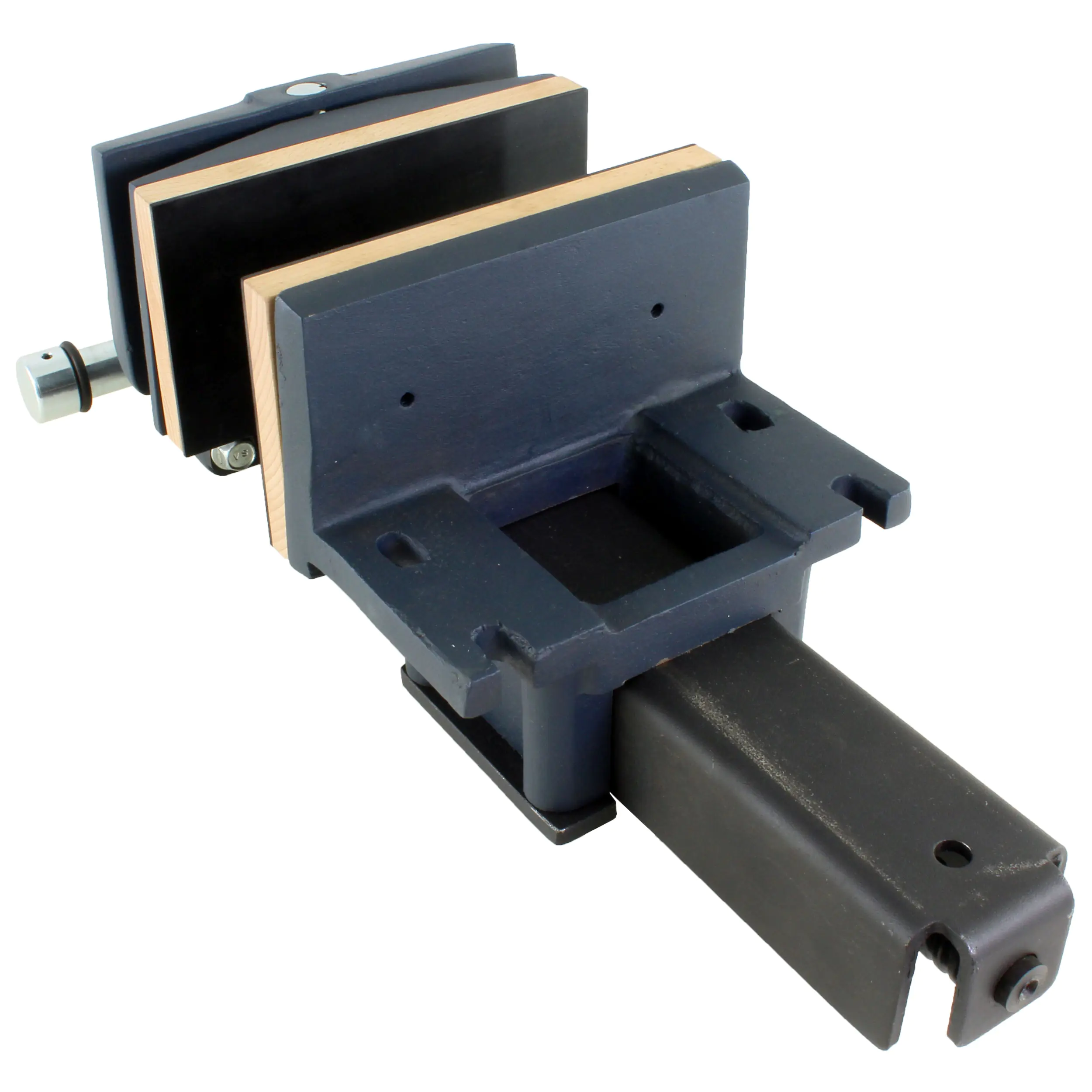

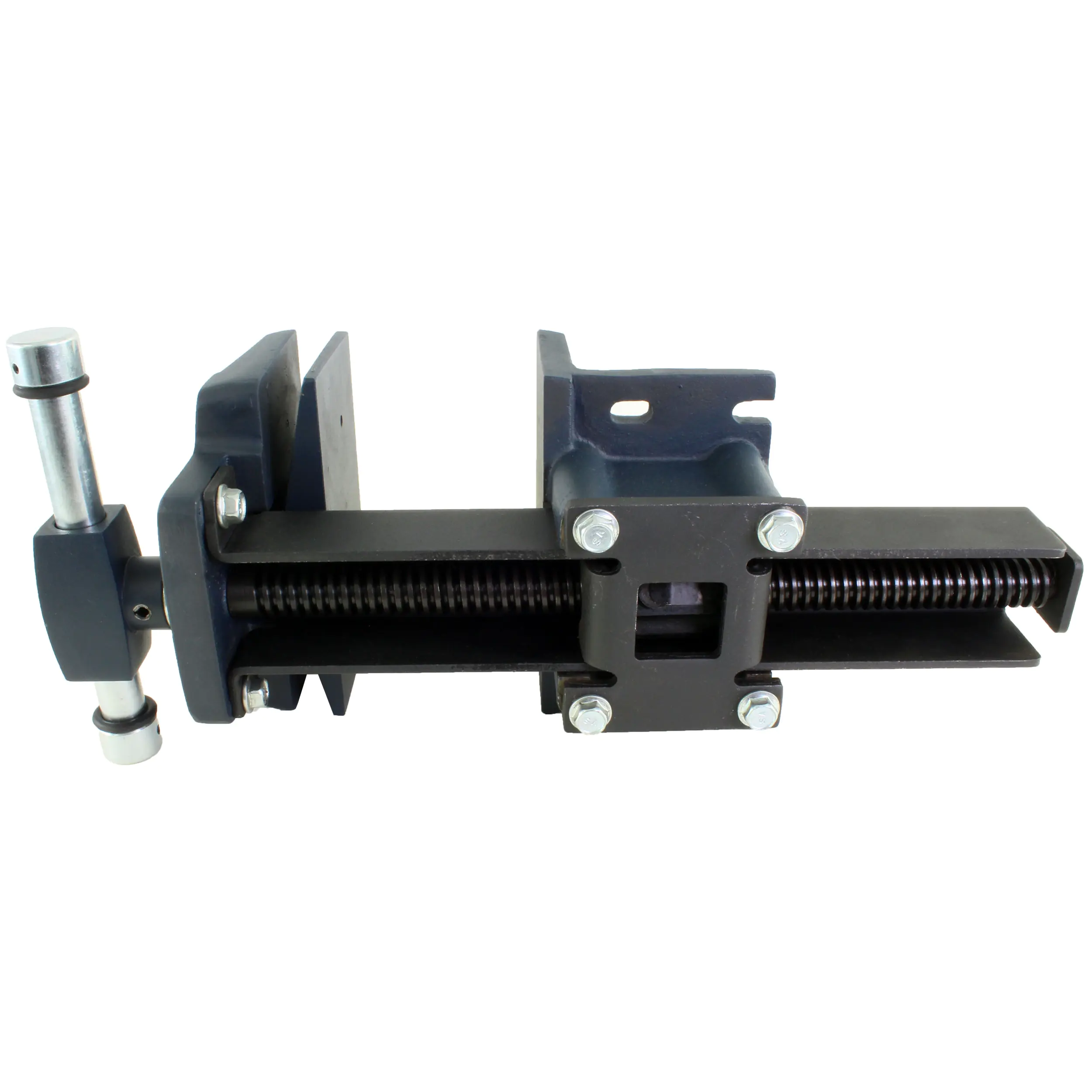

Il profilo a U estremamente resistente non è solo un componente centrale di questo unico morsetto da falegname, ma copre anche la vite lavorata con filettatura trapezoidale, proteggendola così da polvere, trucioli e segatura. La chiave della morsa massiccia è dotata di O-ring per ammortizzare l’impatto in posizione finale. Anche l’alto peso non lascia dubbi sulla solidità.
La colorazione blu scuro satinato fino a opaco, tendente all’antracite, è piacevole alla vista. Nessun paragone con la vernice lucida in colori sgargianti!
Funzione di regolazione rapida:
Come per altre costruzioni simili, per attivare il meccanismo, la chiave della morsa deve essere ruotata in senso antiorario. Dopo circa due giri, la ganascia mobile può essere estratta secondo necessità. Per fissare il pezzo da lavorare, la ganascia viene spinta contro di esso. Ruotando la chiave della morsa in senso orario, il pezzo viene fissato definitivamente.
Per proteggere la meccanica dall’usura precoce, vale anche qui la regola: non stringere il più possibile, ma solo quanto basta! In concreto: quando il pezzo non si muove più sotto carico, è sufficientemente fissato.
Aumento della capacità di serraggio:
Per realizzare una maggiore capacità di serraggio, la piastra orientabile è smontabile. Per fare ciò, è sufficiente rimuovere lo spillo con l’anello di sicurezza dalla parte anteriore. Successivamente, si solleva leggermente la piastra di serraggio, rendendo visibile il foro per lo spillo nel perno di sicurezza, che ricorda un gancio da banco rotondo. Con un cacciavite o un altro strumento adatto, il perno può essere facilmente estratto. Il montaggio è altrettanto semplice, facendo attenzione che il foro sia orientato „in avanti”. Lo spillo trova infine il suo posto sollevando o abbassando e ruotando la piastra orientabile.
Dati Tecnici | |
---|---|
Larghezza delle ganasce | 180 mm |
Altezza delle ganasce | 100 mm |
Spessore delle ganasce di serraggio | 15 – 25 mm |
Larghezza delle ganasce protettive | 180 mm |
Altezza delle ganasce protettive | 100 mm |
Spessore delle ganasce protettive | 17 mm (15 mm legno, 2 mm plastica morbida) |
Capacità massima di serraggio senza piastra di pressione | 250 mm |
Capacità massima di serraggio senza piastra di pressione, con ganasce protettive | 216 mm |
Capacità massima di serraggio con piastra di pressione | 225 mm |
Capacità massima di serraggio con piastra di pressione, con ganasce protettive | 191 mm |
Angolo di rotazione piastra di pressione | +- 12 ° |
Lunghezza della chiave a pinza | 210 mm |
Diametro della chiave a pinza | 22/30 mm |
Lunghezza totale | 480 mm |
Diametro del mandrino | 24 mm |
Profilo a U | 53 × 63 × 53 mm, 5 mm di spessore |
Larghezza degli asole per fissaggio al tavolo | 11 mm |
Spessore necessario del piano di lavoro | 75 mm per un allineamento a filo in alto, altrimenti eventualmente supportare |
Materiale | Ghisa, acciaio, legno di faggio, plastica morbida |
Peso totale | 15,3 kg |
