Rafter Square
18 cm HULTAFORS

Info sui prodotti

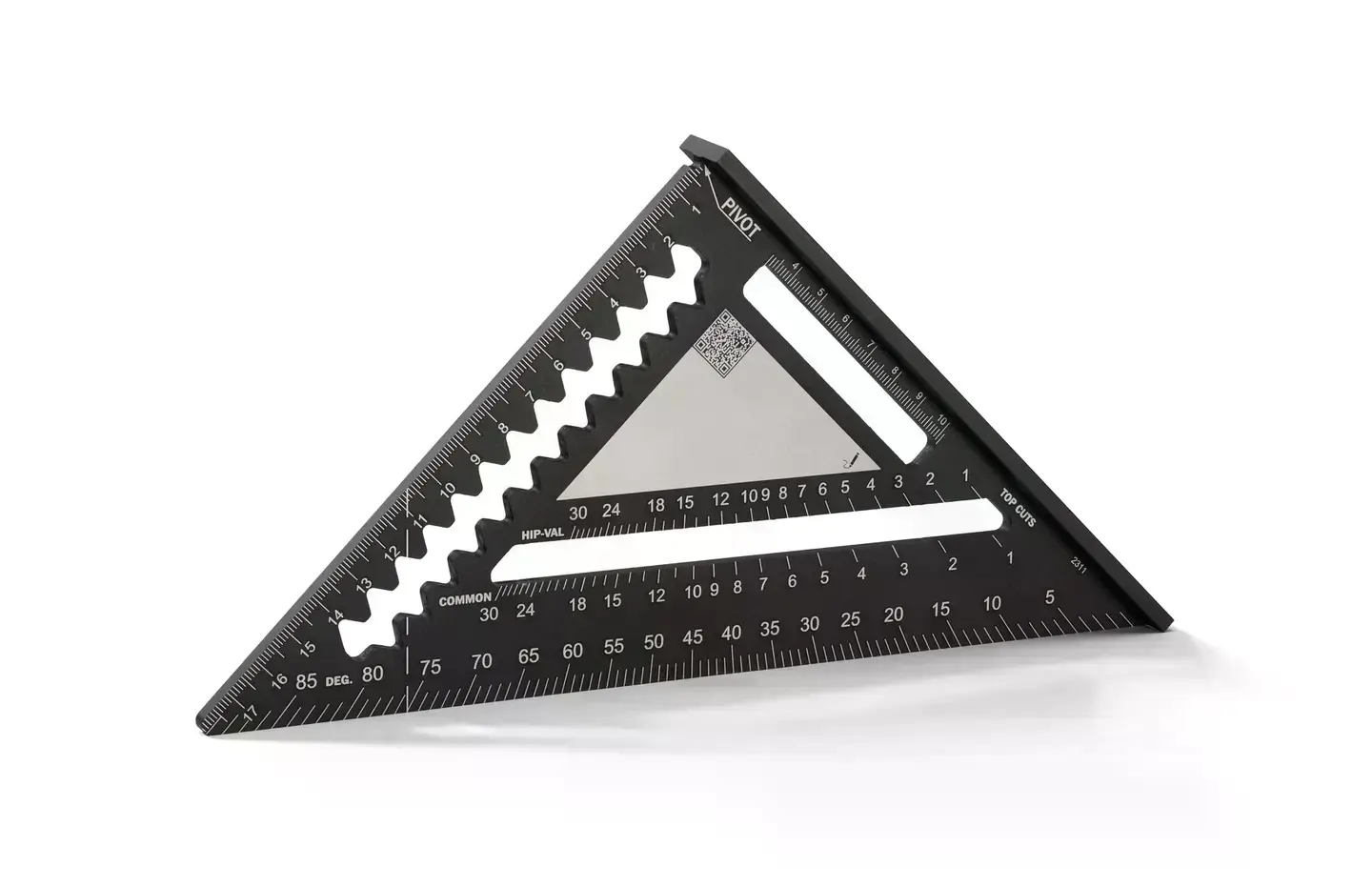

Questo Rafter Square, chiamato anche Speed Square, combina le funzioni di una squadra a battente, squadra combinata, squadra da carpentiere e guida di taglio, ed ha la forma di un triangolo rettangolo con un battente su un cateto. Il bordo dell’altro cateto è dotato di una scala millimetrata. Inciso sotto la scala millimetrica è presente una scanalatura con tacche per tracciare facilmente mezzi e interi centimetri con una matita. A 90° rispetto a questa scanalatura, parallela al battente, si trova un’altra scanalatura con scala in centimetri, il cui punto zero si trova sul bordo.

L’ipotenusa opposta all’angolo retto presenta una scala graduata per la misurazione degli angoli. Per tracciare il taglio della sega, l’angolo viene posizionato con il bordo del battente sulla tavola e premuto sul punto di rotazione (indicazione sull’angolo: PIVOT). L’altro estremo viene ruotato lontano dal bordo della tavola finché il bordo e il grado d’angolo desiderato non coincidono. Ora si può tracciare la linea di taglio. Si prega di notare che si deve sempre tagliare l’angolo complementare: se si posiziona 30° sul bordo, si traccia 60°!

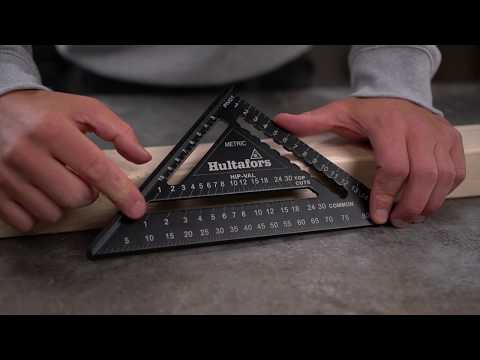

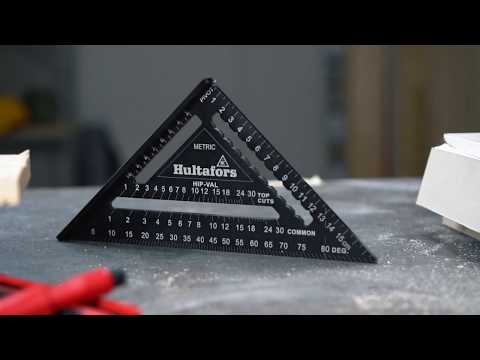

Parallelamente alla scala graduata è incisa un’altra scanalatura con due scale per tagli inclinati, la superiore per travi di colmo (indicazione sull’angolo: HIP-VAL) e la inferiore per le travi comuni (indicazione sull’angolo: COMMON). Maggiori dettagli in questo video di Hultafors (in inglese).

Caratteristiche:

  • Realizzato in alluminio con bordi lavorati a CNC per una maggiore precisione e durata
  • Superficie anodizzata nera
  • Scale incise al laser e molto leggibili
  • Scanalature fresate con tacche per facilitare il tracciamento
Caratteristiche
Lunghezza dei cateti185 mm
Lunghezza ipotenusa263 mm
MaterialeAlluminio
Spessore del materiale4.5 mm
ScanalatureScanalature fresate con tacche
Superficieanodizzato nero
Sezione trasversale battuta22 × 4.7 mm
Scalaincisa al laser
Tolleranza+/- 0.06°
