Esempio di applicazione - Piastra di misurazione in granito

Misurazione della planarità di una suola di pialla e dell'angolo retto tra suola di pialla e fianchi

Per la misurazione della planarità della suola di pialla si utilizza volentieri un righello di precisione sulla suola. Non riteniamo che questo metodo sia ideale, poiché si possono già vedere deviazioni di pochi millesimi di mm, che non sono affatto pratiche. Invece, posizionare la pialla sulla lastra di granito e misurare in vari punti con il calibro a feeler. Il feeler più sottile della vostra misura, che non può più essere inserito sotto, è considerato il risultato della misurazione. Per le pialle in metallo di alta qualità, di solito si tratta di 0,08 mm, per quelle di media qualità di 0,15 mm.

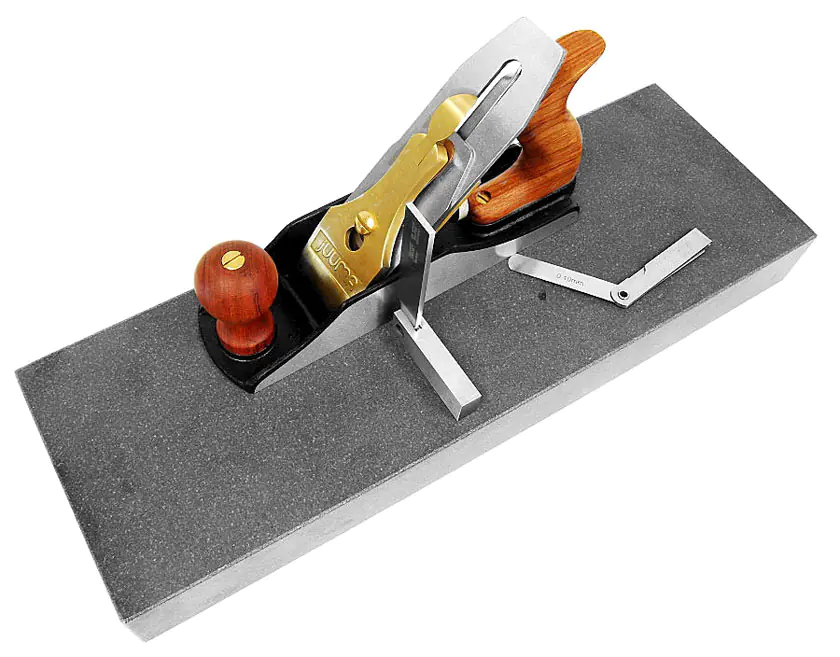

Per la misurazione della rettangolarità tra suola di pialla e fianchi non si dovrebbe utilizzare la suola stessa come riferimento, poiché ci sono piccole differenze in alcuni punti di misurazione anche all'interno della suola. La migliore soluzione per questo compito è una piastra di misurazione precisa in granito, poiché fornisce un riferimento neutro. Con un angolo di precisione, che viene avvicinato al lato della pialla, è possibile riconoscere molto bene le deviazioni. Il braccio dell'angolo deve appoggiare saldamente sulla lastra di granito. Con un calibro a feeler è possibile misurare la deviazione lungo il bordo superiore del lato. Il feeler più sottile della vostra misura, che non può più essere inserito, è considerato il risultato della misurazione. Per le pialle in metallo di alta qualità, di solito si tratta di 0,06 mm, per quelle di media qualità di 0,15 mm.

Ogni produttore fornisce, se del caso, valori di tolleranza diversi, che possono differire da quelli qui indicati, quindi in caso di dubbio contattatelo direttamente.

Importante: Assicurati che la lastra di granito e il pezzo da misurare siano puliti e privi di polvere.
