INCRA Tagli e angoli 1000 (Miter 1000)

Il Hingecrafter metrico NON è compatibile con il posizionatore LS in pollici! Leggi le seguenti importanti indicazioni, che si discostano dal manuale d'uso, poiché il manuale è scritto solo per la versione in pollici.

Necessità di strumenti e materiali (pagina 2 del manuale)

Per questa versione metrica vengono utilizzate frese a scanalare metriche, tuttavia è necessario continuare a utilizzare le frese a semicerchio in pollici per le curvature. Quale coppia di frese combinare è indicato nella seguente lista.

3/8" = 9.52 mm di diametro (= 3/16" raggio) fresa a semicerchio con fresa a scanalare da 10 mm
1/2" = 12.7 mm di diametro (= 1/4" raggio) fresa a semicerchio con fresa a scanalare da 12 mm
5/8"= 15.88 mm di diametro (= 5/16" raggio) fresa a semicerchio con fresa a scanalare da 16 mm
3/4" = 19.05 mm di diametro (= 3/8" raggio) fresa a semicerchio con fresa a scanalare da 19 mm

Abbiamo alcune di queste frese a semicerchio in pollici con gambo da 12 mm, quindi adatte per qualsiasi fresatrice di grandi dimensioni! E naturalmente anche le frese a scanalare!

Purtroppo non possiamo offrire le barre di ottone necessarie con un diametro di 1/8 di pollice.

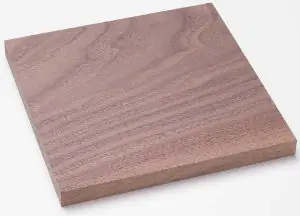

Preparazione del legno (pagina 3 del manuale)

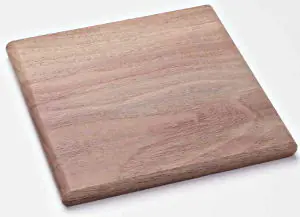

Quando piallate il legno per le cerniere come descritto a pagina 3, assicuratevi che lo spessore corrisponda al diametro delle frese a semicerchio.

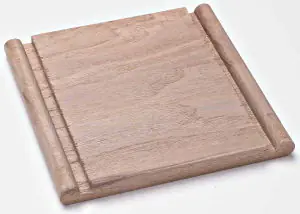

Aumento delle alette delle cerniere (pagina 5 del manuale)
Impostate la fresatrice come descritto (fig. 9 del manuale) e utilizzate la fresa a scanalare che corrisponde alla fresa a semicerchio che avete utilizzato.
Impostate la scala metrica del vostro fermo su un valore che corrisponde al diametro della vostra fresa a scanalare (vedi figura 10 nel manuale). Assicuratevi che la profondità di fresatura sia impostata in modo da rimuovere metà del materiale (profondità di fresatura = ½ spessore del materiale) prima di iniziare a fresare. Fresate sovrapposto, spostando il fermo di circa 6 mm indietro dopo ogni passaggio, fino a raggiungere il segno di 32 mm sul fermo (se avete bisogno di cerniere con alette molto lunghe, aumentatele ulteriormente).

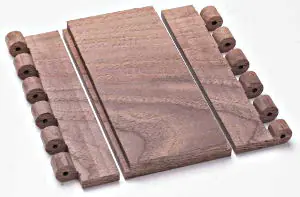

Rimozione delle alette delle cerniere (pagina 5 del manuale)
Impostate tutto come descritto nel manuale a pagina 5, quindi inserite il template INCRAment che corrisponde al diametro della fresa utilizzata. I template INCRAment metrici necessari per la rimozione delle alette delle cerniere sono inclusi nella fornitura del Hingecrafter (costruttore di cerniere). Il template #26 contiene marcature per cerniere da 10 mm (linee blu) e per cerniere da 12 mm (linee rosse). Il template #27 contiene marcature per cerniere da 16 mm (linee blu) e per cerniere da 19 mm (linee rosse). (Si intende la lunghezza delle alette delle cerniere)
