Informazioni aggiuntive sul morsetto da falegname No. 52 1/2 senza regolazione rapida

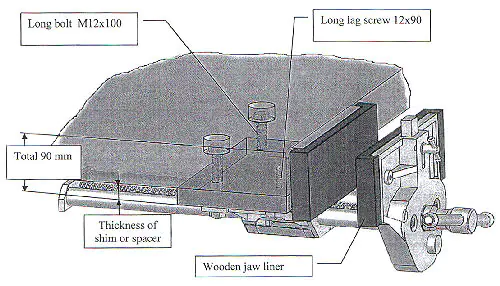

Il morsetto dovrebbe essere fissato a una piastra che non può ribaltarsi con viti di dimensioni sufficientemente grandi. Ricordate che questo morsetto pesa quasi 16 kg! Raccomandiamo viti a testa esagonale M12 per i fori posteriori, che sono incassate nella piastra dall'alto. Per i fori anteriori (quindi vicino alla ganascia) raccomandiamo viti per legno di 12 mm di spessore con testa esagonale, avvitamento dal basso. Le teste e i dadi delle viti dovrebbero essere dotati di rondelle. Per ulteriori dettagli vedere l'immagine!

È possibile rivestire le ganasce senza problemi dopo il montaggio con legno, se lo si desidera. Sono previsti fori sulle ganasce per questo scopo.

Istruzioni di montaggio

Superficie di montaggio 230 mm x 130 mm
Distanza dei fori sulla ganascia 180 mm
Distanza dei fori posteriori 170 mm
Lunghezza totale 550 mm
Apertura massima 342 mm
Spessore del legno raccomandato 90 mm
Pannelli più sottili possono essere raddoppiati nel punto di montaggio!
