Istruzioni per l'uso
Istruzioni per l'uso della livella inclinata di SHINWA
Uso principale e caratteristiche
Durante i lavori di costruzione e ristrutturazione, è spesso necessario misurare le inclinazioni. Questo inclinometro viene utilizzato principalmente per lavori in cui, in cantiere, si segnano l'altezza di un edificio, la sua posizione e inclinazione con delle tavole.
Una grande scala consente una facile lettura. Possono essere misurate inclinazioni da 2 a 90 gradi. Un tratto sulla scala dei gradi corrisponde a 2 gradi! Prima dell'uso, assicurarsi che la superficie di appoggio e la superficie di misurazione non siano sporche.
Durante i lavori di costruzione e ristrutturazione, è spesso necessario misurare le inclinazioni. Questo inclinometro viene utilizzato principalmente per lavori in cui, in cantiere, si segnano l'altezza di un edificio, la sua posizione e inclinazione con delle tavole.
Una grande scala consente una facile lettura. Possono essere misurate inclinazioni da 2 a 90 gradi. Un tratto sulla scala dei gradi corrisponde a 2 gradi! Prima dell'uso, assicurarsi che la superficie di appoggio e la superficie di misurazione non siano sporche.
Descrizione delle parti
Posizionare il goniometro, dopo aver impostato l'angolo desiderato, sulla base e sul fermo laterale. Immagine: angolo di smusso di 45°, è possibile utilizzare qualsiasi angolo desiderato!
Ansicht von vorne
- Drehbare Skala
- Nullpunkt/Zeiger
- Neigungsskala (jap. Tradition)
- Gradskala
- Feststellschraube
- Griff
- Messfläche

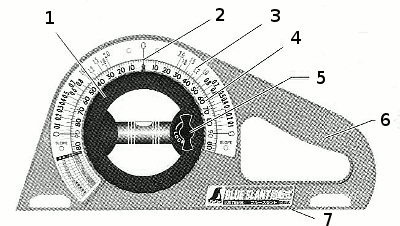

Vista frontale
- Scala girevole
- Punto zero/Indicatore
- Scala di inclinazione (tradizione giapponese)
- Scala dei gradi
- Vite di bloccaggio
- Maniglia
- Superficie di misurazione

Misurare l'inclinazione

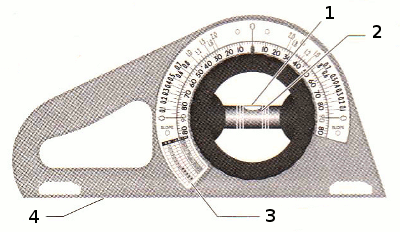

Vista dal retro
- Bolla
- Linea standard
- Tabella rapporto inclinazione ipotenusa
- Superficie di misurazione

Rapporto tra inclinazione e ipotenusa

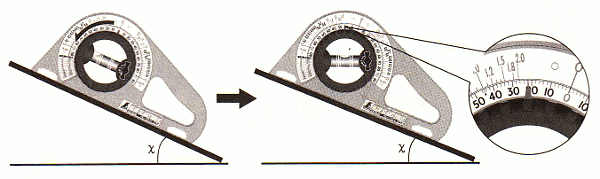

- Tieni il livello inclinato con il lato di battuta contro la superficie di cui vuoi misurare l'inclinazione.
- Ruota la scala finché la bolla non si trova al centro tra le linee di delimitazione.
- Ora leggi il valore sulla scala, hai determinato l'inclinazione.

Pulizia della scala rotante
In Giappone, nel settore delle costruzioni civili e industriali, l'inclinazione è indicata come rapporto di distanza tra una verticale con valore 1 e una distanza orizzontale variabile. L'inclinazione nel disegno sottostante è chiamata "inclinazione 2.0".

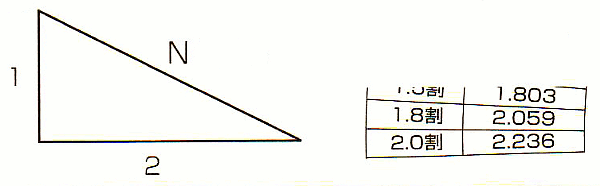

Se si desidera determinare la lunghezza dell'ipotenusa (N), si può leggere il valore nella tabella sul livello a bolla inclinato nell'esempio di "inclinazione 2.0" mostrato qui nell'immagine. Se il valore della verticale è impostato a 1, per l'ipotenusa N si ottiene un valore di 2,236.
Se si desidera determinare la lunghezza dell'ipotenusa (N), si può leggere il valore nella tabella sul livello a bolla inclinato nell'esempio di "inclinazione 2.0" mostrato qui nell'immagine. Se il valore della verticale è impostato a 1, per l'ipotenusa N si ottiene un valore di 2,236.
Avvertenze di sicurezza
Se si allenta la vite di bloccaggio, si può estrarre leggermente la scala girevole (in nessun caso completamente e con forza) e, se necessario, rimuovere la protezione penetrata.
