Istruzioni per l'uso della morsa per superfici Veritas

Descrizione

Questa morsa semplice e soprattutto veloce da usare può essere utilizzata con qualsiasi foro da 3/4 pollici (19 mm). Il gambo è dotato di un meccanismo a cuneo che fissa la morsa in modo sicuro e rapido in qualsiasi materiale adatto - sia in compensato che in legno massello - a partire da uno spessore di 16 mm.

L'applicazione semplice e sicura rende questa morsa interessante anche per vari dispositivi. Il gambo è in acciaio, il braccio in alluminio, la vite a filetto e le viti a manopola sono in ottone.

Applicazione

Inserire semplicemente il piede del gambo in un foro da 19 mm. Ruotando la vite a manopola nella parte superiore del gambo, il piede del gambo diviso viene spinto all'esterno e si incastra in modo affidabile nel legno. È necessaria solo una poca forza per fissare la morsa in modo sicuro.

Nota: L'effetto cuneo del gambo diviso è enorme. È quindi consigliabile orientare il gambo diviso nel legno in modo che non possa separare le fibre. Quindi: l'effetto cuneo dovrebbe andare nel legno lungo e non nel legno trasversale!

Assicurarsi che i perni in acciaio temprato si inseriscano nelle scanalature del gambo e poi, dopo aver inserito il pezzo da lavorare, stringere la vite a manopola.

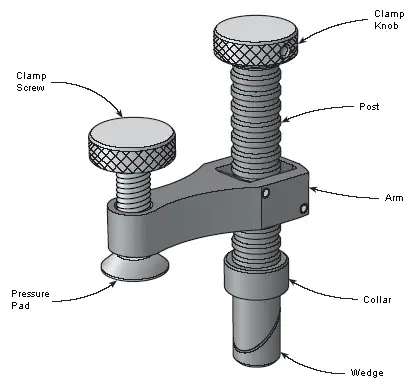

Immagine 1: Parti della morsa di superficie.
Immagine 2: Profondità minima di un foro cieco.
Immagine 3: Spessore minimo del materiale utilizzato in caso di foro continuo.
