Istruzioni per l'uso
Istruzioni su come assemblare 2 tastatori di profilo
Se unisci due tastatori di profilo, puoi aumentare la lunghezza di lavoro fino a 514 mm.
Con i due bastoni è possibile impostare anche la larghezza esatta dello scalpello per segnare il foro della tenone.

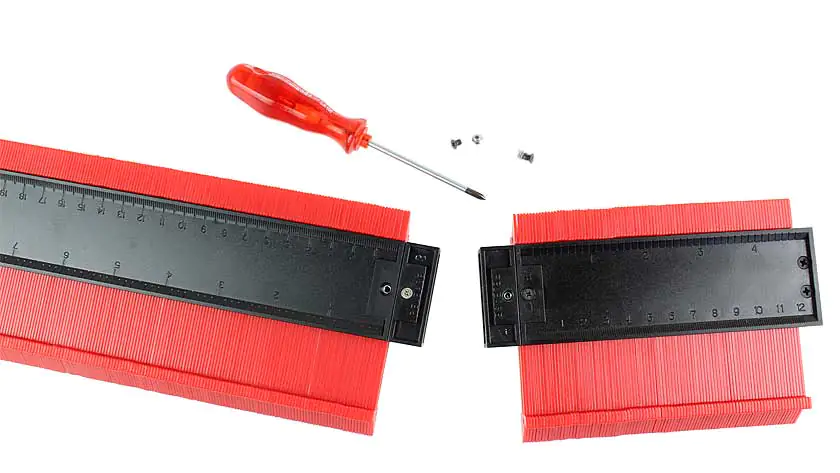

Allentare con un cacciavite a croce una vite per i pezzi terminali dei due profilometri che devono essere uniti. Assicurarsi che i pezzi terminali siano senza inserto metallico e che su un modello ci sia la vite esterna e sull'altro modello la vite interna. Dopo aver allentato i pezzi terminali, le lamelle possono cadere. Assicurarsi, maneggiando con cautela, che ciò non accada. Rimontare le lamelle è un po' faticoso!

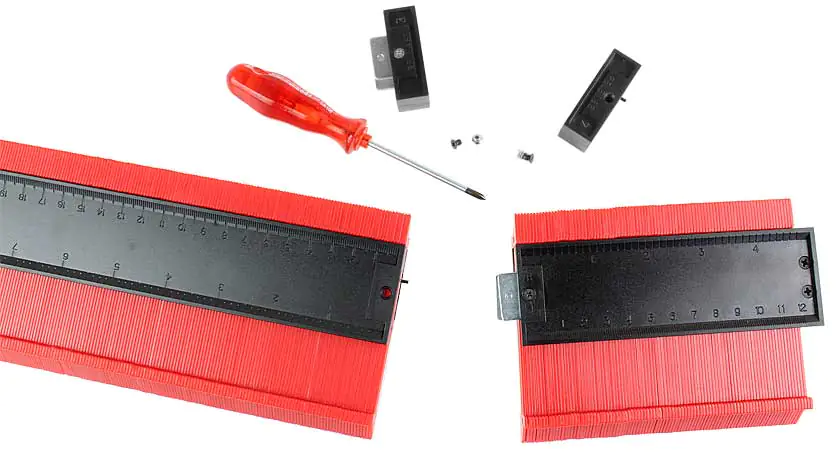

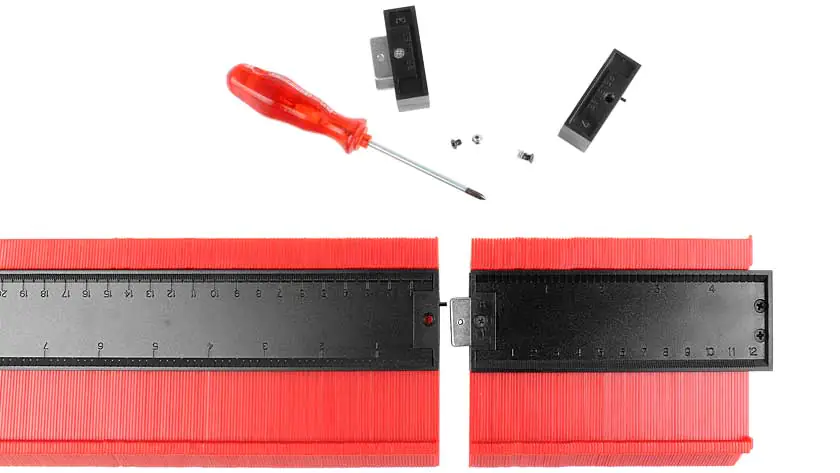

In questa immagine vedete i pezzi finali smontati. Sono smontati in modo che, con un modello di profilo, le linguette di collegamento in metallo rimangano attaccate.

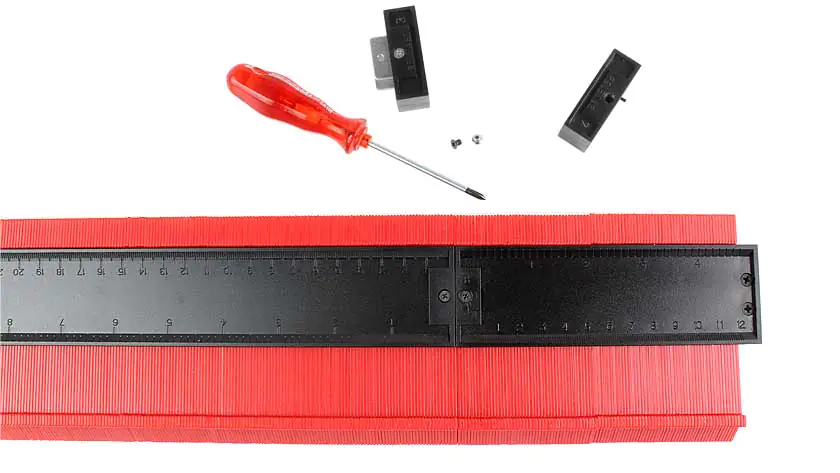

Ora inserite con attenzione i due sensori senza estremità e stringete le viti.
Fate attenzione a conservare in sicurezza i pezzi smontati!
Fate attenzione a conservare in sicurezza i pezzi smontati!
