Regolazione fine del calibro di tracciamento con ruota di misura
Questo calibro di tracciamento con regolazione fine consente un'impostazione precisa.

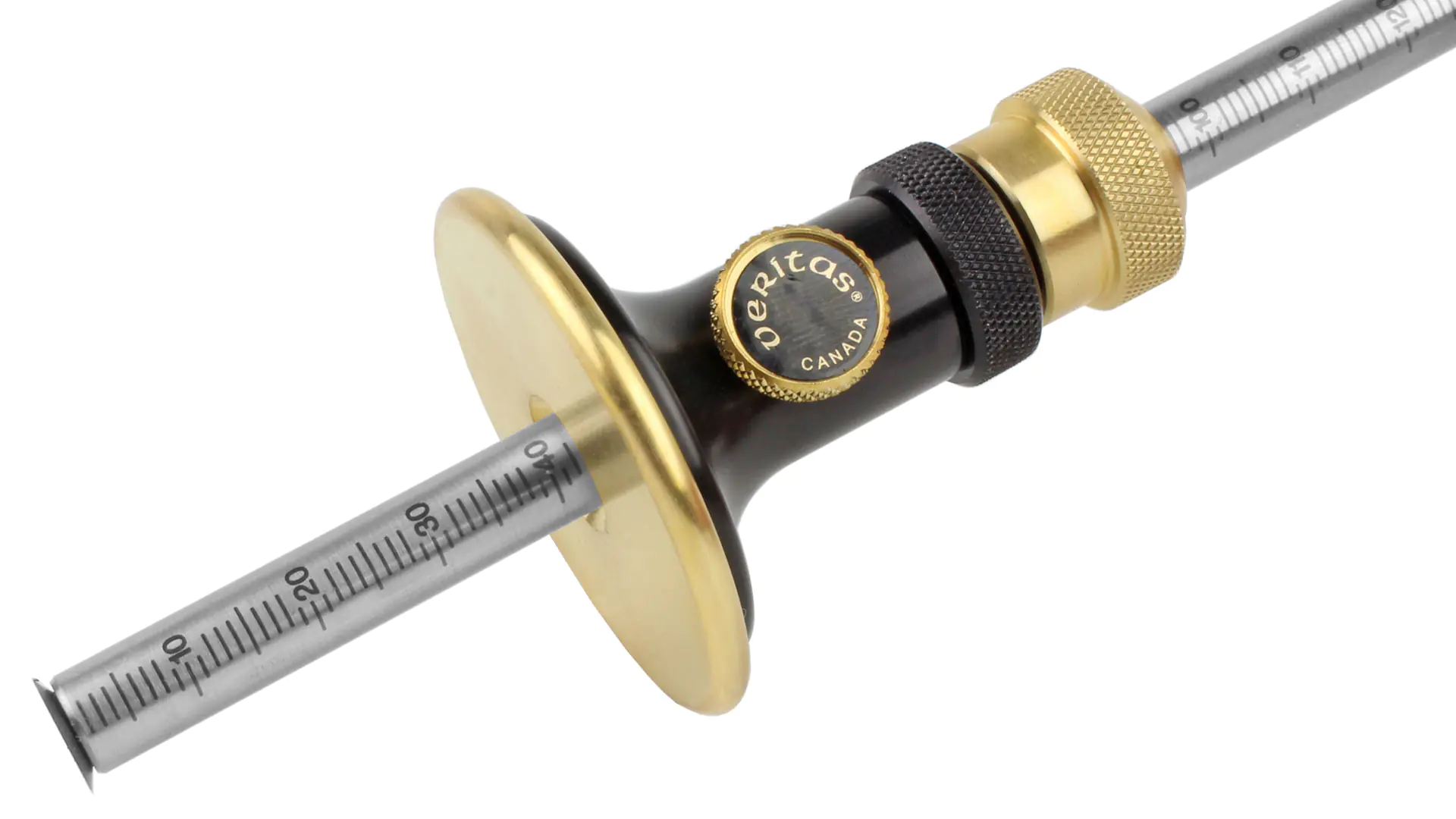

Nell'immagine a sinistra vedete tre viti a manopola. La grande vite a manopola superiore in ottone allenta o fissa l'intera unità di arresto sul tubo rotondo in acciaio. Dopo aver impostato grossolanamente il calibro di tracciamento, stringete questa vite e tenete contemporaneamente ferma la vite a manopola nera centrale.

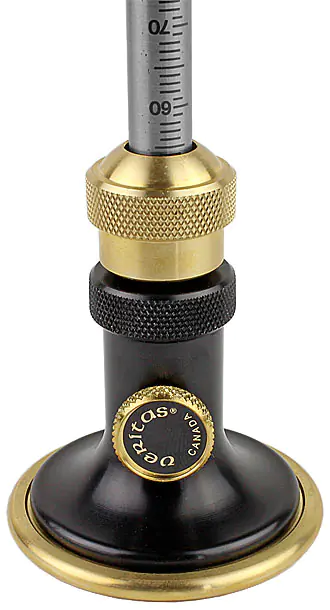

Ora tenete con la mano sinistra l'arresto e ruotate con la mano destra sul tubo rotondo. Il percorso di movimento è complessivamente di 4,8 mm. Dopodiché, stringete l'arresto con la vite di fissaggio dell'arresto (in basso nell'immagine con la scritta "Veritas").
Fate attenzione che durante la rotazione della grande vite a manopola in ottone la vite di fissaggio dell'arresto sia sempre allentata! La ruota del coltello può essere completamente affondata, in modo che questo calibro di tracciamento possa essere riposto verticalmente.
