Supporto a incrocio (Crisscross Solo)

BENCHCRAFTED

Questa forbice serve a mantenere la ganascia di una morsa per gambe parallela alla gamba del banco da falegname. È composta essenzialmente da due bracci di uguale lunghezza in acciaio, collegati in modo mobile al centro tramite un asse. Le due estremità superiori dei bracci sono collegate (anch’esse in modo mobile tramite assi) alla gamba del banco e alla ganascia mobile della morsa per gambe. Il meccanismo risultante assicura non solo che la ganascia mobile della morsa rimanga parallela alla gamba del banco da falegname, ma sostiene anche il proprio peso, oltre a quello del mandrino e della ganascia. La sua particolare bellezza risiede nella sua semplicità.

La forbice Solo viene fissata alla gamba del banco da falegname e alla ganascia mobile con l’ausilio di due perni in acciaio di 9,5 mm (3/8 pollici) di spessore e 204 mm (8 pollici) di lunghezza. I fori necessari per questo scopo possono essere realizzati con maggiore precisione con l’aiuto di un trapano a colonna. Pertanto, è consigliabile utilizzare questa forbice quando si costruisce un nuovo banco e la gamba può ancora essere lavorata con l’aiuto del trapano a colonna.

Peso 4,6 kg

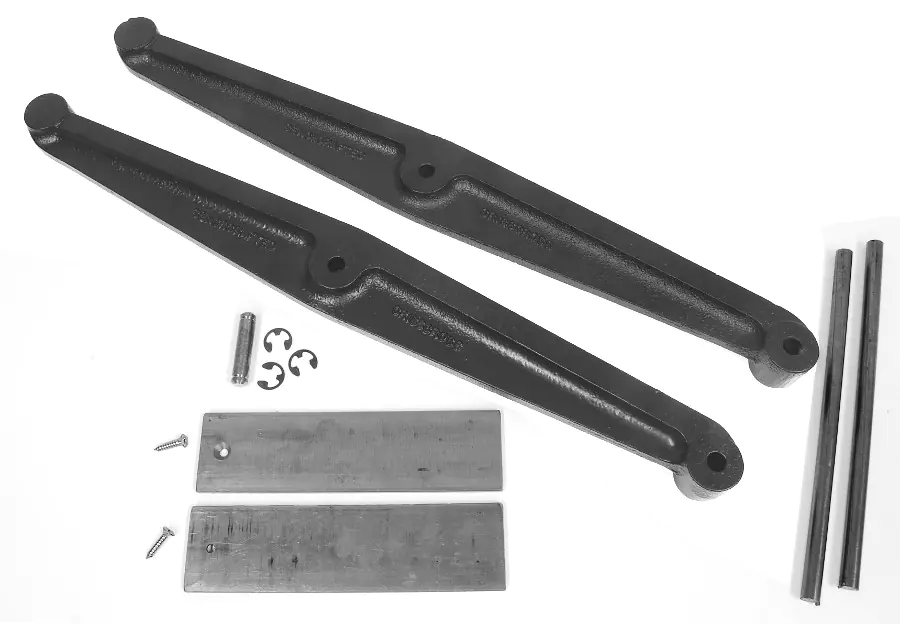

Contenuto della confezione della forbice Solo:

• 2   bracci della forbice
• 1   asse per il collegamento dei bracci
• 3   anelli di sicurezza (uno di riserva)
• 2   perni in acciaio lunghi 204 mm (8 pollici)
• 2   piastre di supporto in acciaio da 44,5 mm (1-3/4 pollici)
• 2   viti per legno da 4,2 mm (#8)

Le istruzioni di montaggio sono le stesse di quelle per il set di mandrini.

Note sul montaggio: Oltre agli strumenti usuali per la lavorazione del legno necessari per realizzare e montare le parti in legno della morsa, avrete bisogno di alcuni altri strumenti in dimensioni in pollici, piuttosto inusuali nell’Europa continentale.

Avrete bisogno di:

• trapano da 3/8 pollici o 9,5 mm per i fori per i perni in acciaio

Prima di decidere quale forbice scegliere, dovreste leggere le istruzioni originali di montaggio tradotte in tedesco.

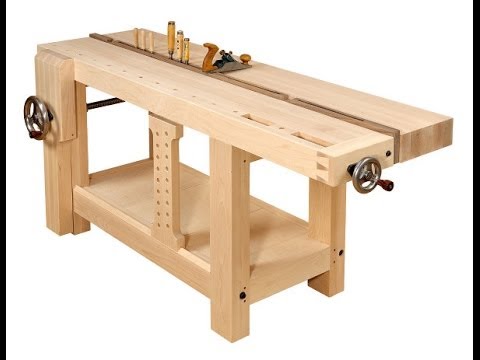

Istruzioni in lingua tedesca e piano di costruzione per un banco da falegname completo in misure metriche con video

Un ulteriore aiuto per la decisione: La Crisscross Solo può essere raccomandata solo a chi dispone di una grande e assolutamente precisa macchina a colonna (al 100% perpendicolare e senza alcun gioco!). Non è possibile farlo su un supporto per trapano. Considerate che il foro largo 9,5 mm per il bastone deve essere forato nella morsa frontale larga 24 cm. Tra il mandrino e il piano d’appoggio devono esserci almeno 34 cm di spazio. Il foro deve essere praticato da entrambi i lati e, naturalmente, deve incontrarsi esattamente al centro. Segnare e allineare con precisione non è semplice. Anche se la Crisscross Retro richiede un po' più di lavoro di fresatura, tollera meglio qualche tolleranza rispetto alla Solo con il bastone e la foratura lunga 24 cm esattamente perpendicolare e ad angolo retto alla morsa. La Retro è decisamente più semplice da montare, anche se è più costosa. La Chriscross Solo metterà sicuramente alla prova più di qualcuno...
